Ausatzkränze carée, quadratisch
Zoom
Ausatzkränze carée, quadratisch

Standard-Zargen

für Lichtkuppeln

Einfache Montage

Stahlzarge mit Aussenisolation

Wetterfeste und dauerhafte
äussere Versiegelung

Dimension nach Kundenwunsch

Isolationswert nach Anforderung

Profilfusse zu Dachpanele

Die Basis für jede Lichtkuppel.

Die Aufsatzkränze (Lichtkuppel-Zargen) sind ein Teil der Dachisolation und sind das „Fundament“ für die Lichtkuppel. Sie werden nach baulichen Anforderungen definiert und sind in der Form oder im Isolationswert sehr vielfältig. Bei einer eckigen Zarge dient als Basis auf der Innenseite eine Blech-Zarge. Der speziell entwickelte Top Coat versiegelt und schützt den Aufsatzkranz langfristig.





Detailbeschreibung

Formen

Die Zargen sind in folgenden Formen erhältlich: quadratisch, rechteckig, rund. Spezialformen auf Anfrage.

Material

Glasfaserverstärkter Kunststoff, Wärmedämmung aus Polyrethanschaum

Wandisolation / gedämmter Montageflansch

Die normale Wandisolationsdicke (20 bzw. 30 mm) kann nach Kundenwusch für einen besseren Isolationswert auf 40, 60 oder 80 mm erhöht werden.

Abhängig vom Dachaufbau ist es vorteilhaft die Zargen mit einem gedämmten Montageflansch zu versehen. Neben dem Vorteil der besseren Isolationswerte kann auch die Arbeit für den Dachdecker damit vereinfacht werden. Es sind Montageflanschdicken von 20 bis 300 mm möglich, dabei ist allerdings auf die Mindestüberstandshöhe des Zargenrands von 12 cm über "Fertigdach" zu achten.

Zubehör

Zargenfuss-Isolation, Profilzargenfuss, Massanfertigung auf Anfrage.

Technische Daten

      Typ Z3 Z4 Z5
    Zargenhöhe in cm 30 40 50
    Standard-Dämmschichtdicke in mm 20 30 30
    Ausführung konisch und senkrecht möglich: ja ja ja
    Brandkennziffer: 5.3 5.3 5.3
    Schalldämmwert in dB 24 28 30
    Ausführungen / Formen
    quadratisch: ja ja ja
    rechteckig: ja ja ja
    rund: ja ja ja
    Wärmedurchgangskoeffizient nach Dämmschichtdicke
    Dämmschichtdicke mm 20 30 60 80 100
    Wärmedurchgangskoeffizient (U-Wert, W/m²×K): 0.99 0.78 0.39 0.29 0.20

Grössen

Rechteckig

Quadratisch

Rund
50 x 100 60 x 60 ø 60
50 x 150 70 x 70 ø 70
60 x 90 75 x 75 ø 80
80 x 300 80 x 80 ø 90
90 x 120 90 x 90 ø 100
100 x 150 100 x 100 ø 120
100 x 200 120 x 120 ø 150
100 x 250 125 x 125 ø 180
100 x 300 140 x 140

ø 200

120 x  150 150 x 150 ø 220
120 x 180 160 x 160 ø 270
120 x 220 170 x 170
120 x 240 180 x 180
120 x 250 200 x 200
120 x 270 220 x 220
120 x 300 270 x 270
150 x 180
150 x 210
150 x 240
150 x 250
150 x 270
150 x 300
180 x 240
180 y 270
180 x 300



Bilder

Standard Zarge senkrecht
Zoom
Standard Zarge senkrecht
Standard Zarge senkrecht
Zoom
Zarge mit Profilfuss
Zoom
Zarge mit Profilfuss
Zarge mit Profilfuss

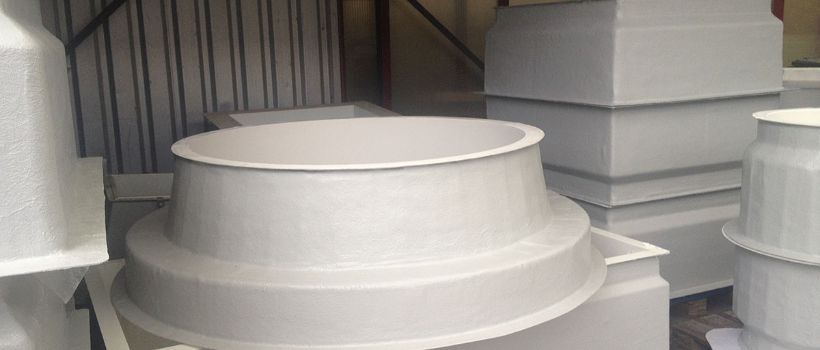

Runde Zarge mit Fussisolation
Zoom
Runde Zarge mit Fussisolation
Quadratische Zargen
Zoom
Quadratische Zargen

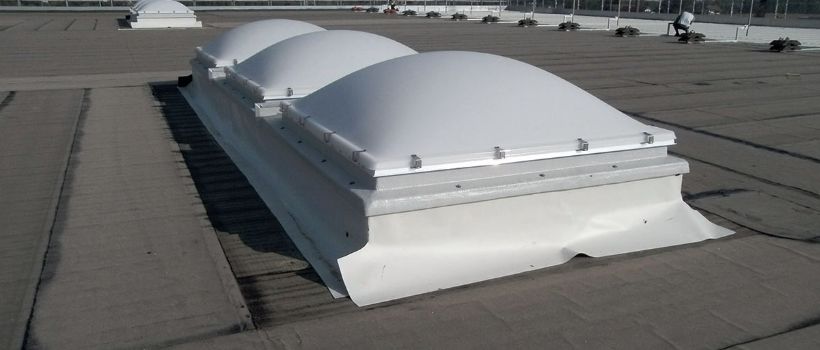

Drillingszarge
Zoom
Drillingszarge
Dunkel eingefärbte Zarge
Zoom
Dunkel eingefärbte Zarge
