Wandverglasung mit Sprossen und Stegplatten einer Fabrikhalle.
Stegplatten mit Sprossen sind kostengünstig und lassen viel Licht ins Gebäude.
Optimale Lichteinbringung, Witterungsbeständig, hohe Langlebigkeit, Mit oder ohne
Sprossen erhältlich, Transparent oder opal, Lüftungsfunktion möglich

Wandverglasungen

mit Stegplatten

Optimale Lichteinbringung

Witterungsbeständig
und hohe Langlebigkeit

Mit oder ohne
Sprossen erhältlich

Transparent oder opal

Lüftungsfunktion
möglich

Für viel Tageslicht im Gebäude.

Wandverglasungen bieten enorm viele Anwendungsmöglichkeiten im Industrie und Gewerbebereich. Durch eine grossflächige Aneinanderreihung der Elemente ist jeder Raum blendfrei ausleuchtbar. Dabei muss weder auf einen guten Isolationswert noch auf Witterungsbeständigkeit verzichtet werden. Dank des schlagzähen Materials und der gleichzeitigen Ballwurfsicherheit sind Wandverglasungen für Sporthallen sehr beliebt.
Je nachdem welcher Dämmwert erreicht werden will, kann zwischen einem System mit oder ohne Sprossen (Paneel-Click) gewählt werden. Die Aluminium-Profile sind thermisch getrennt und garantieren eine einwandfreie Verbindung zum restlichen Baukörper. Mit verschiedenen Antrieben und passenden Steuerungen können Elemente der Fassade als Lüftungs- oder RWA-Flügel verwendet werden.

Detailbeschreibung

Formen und Farben

Generell werden die Stegplatten senkrecht
im 90°-Winkel montiert.

Material

Stegplatte Standard
Transparent/opal/heat stop
Sonderfarben auf Anfrage.

Paneel-Click-System
Sprossenlose Verbindung

Rahmenprofil

Thermisch getrenntes Alu-Sprossensystem mit Klemmleiste und Lippendichtung zur
innen- und aussenseitigen Abdichtung zwischen Rahmenprofil und Verglasung.

Lüftungsflügel

Als Klapp-, Schwing- und Kippflügel erhältlich. Flügel als Rauch- und Wärmeabzug mit verschiedenen Antrieben und Steuerungen kombinierbar. Verlange separate Unterlagen.

Neubau oder Sanierung

Durch unsere langjährige Erfahrung im Bereich Wandverglasungen sind wir für jedes Projekt Dein passender Partner, denn wir planen und erneuern seit über
75 Jahren schweizweit. Verlange eine unverbindliche Offerte.

Montage

Die Montage erfolgt durch eine unserer sieben Montage-Equipen in der ganzen Schweiz.

Technische Daten

Stegplatten
Material Polycarbonat mit coextrudiertem UV-Schutz
Dicke in mm 16

20

32    40*   50*    60*
Flächengewicht pro m2/kg 2.8 3.1 3.7 4.2 5.0 5.8
Wärmedurchgangskoeffizient
U-Wert (W/m2K)
1.8 1.6 1.2 1.1 0.9 0.82
Länge unbeschränkt
Neigung senkrecht
Element-/
Sprossenabstand in cm
50 - 120
Spannweite dem Projekt angepasst (variabel)
Luftschallindex in dB    18          21         21     21 21 22
Lichttransmission
opal in % (ca.)
44   47   33   31 30 20
Lichttransmission
transparent in %
60 58 60 60 58 58
Schlagfestigkeit
Ballwurfsicherheit
nach DIN 18032, Teil 3
ohne Einschränkung
Dauertemperaturbeständigkeit bis 110°
Brandverhalten
nach EN 13501-1
B-s1 d0 / B-s2 d0

*Panel-Click-System

Bilder

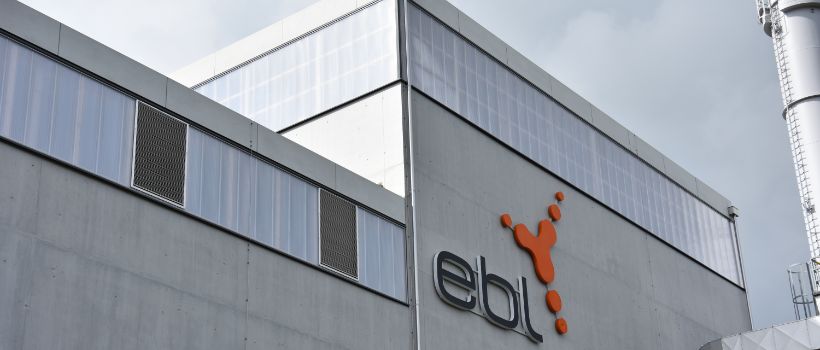

Wandverglasungen, Holzkraftwerk EBL, Pratteln
Zoom
Wandverglasungen, Holzkraftwerk EBL, Pratteln

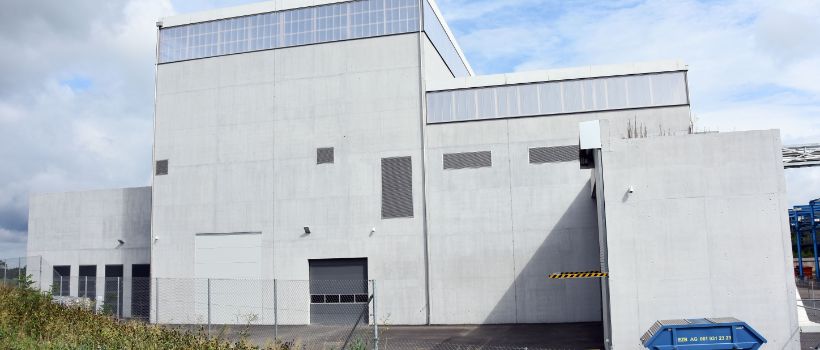

Wandverglasungen, seitliche Ansicht, Holzkraftwerk EBL, Pratteln
Zoom
Wandverglasungen, seitliche Ansicht, Holzkraftwerk EBL, Pratteln
Wandverglasungen, Fassaden-Lichtband, ohne Sprossen, Holzkraftwerk EBL, Pratteln. 40mm starkes Polycarbonat mit sechsfachplatten, Brandklasse B2 nach DIN, mit Nut und feder in transparenter Ausführung U-Wert 1, 30 W/m2 K inkl. Aluminium-Rahmen in blanker Ausführung, inkl.Dichtungen.
Polycarbonat ist ein hygroskkopischer Werkstoff, der Diffusion von Wasserdampf durch das Material zulässt. Abhängig vom Feuchteanteil und der Temperatur inner- und ausserhalb der Gebäude kann in den Kammern zumeist temporär begrenzt kondensat anfallen, das die Qualität der Verglasung aber nicht berührt.
Glasfaserverstärkter Oeko-Polyesterharz. Kombiniert mit 105° Öffnungsvorrichtung/Öffnungssystem.
RWA-Öffnungsvorrichtung für konische Zargen. Elektro-Motor. Rauch- und Wärmeabzugsanlagen gehören zu den Sicherheitseinrichtungen.
RWA-Anlagen sind zwingend mit der kantonalen Gebäudeversicherung zu definieren. RWA-Funktion für Tageslichtelemente. Rauchabzugstaster und Lüftertaster.
Neue Wandverglasung (Fassadenlichtband) für die Berufsschule Colombier
Zoom
Neue Wandverglasung (Fassadenlichtband) für die Berufsschule Colombier

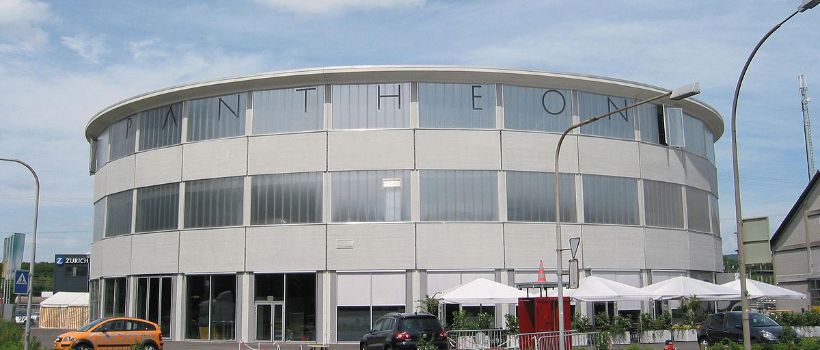

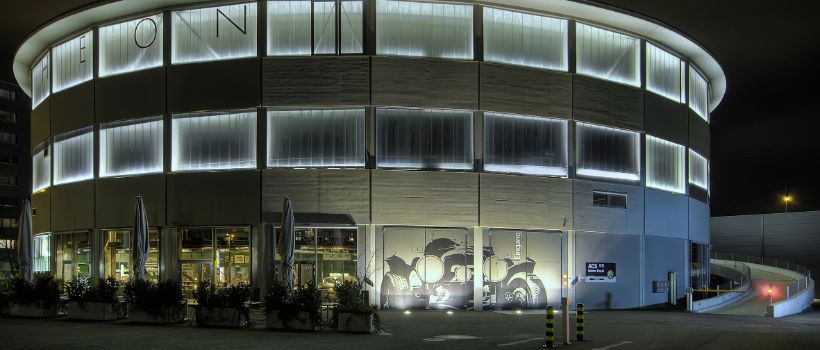

Oldtimer Museum Muttenz, Pantheon, Wandverglasung (mit Lüftungssystem)
Zoom
Oldtimer Museum Muttenz, Pantheon, Wandverglasung (mit Lüftungssystem)
Wandverglasungen bieten enorm viele Anwendungsmöglichkeiten im Industrieund
Gewerbebereich. Durch eine grossflächige Aneinanderreihung der Elemente ist
jeder Raum blendfrei ausleuchtbar. Dabei muss weder auf einen guten Isolationswert
noch auf Witterungsbeständigkeit verzichtet werden. Dank des schlagzähen Materials
und der gleichzeitigen Ballwurfsicherheit sind Wandverglasungen für Sporthallen sehr
beliebt.
Je nachdem welcher Dämmwert erreicht werden will, kann zwischen einem System
mit oder ohne Sprossen (Paneel-Click) gewählt werden.
Die Aluminium-Profile sind thermisch getrennt und garantieren eine einwandfreie
Verbindung zum restlichen Baukörper. Mit verschiedenen Antrieben und passenden
Steuerungen können Elemente der Fassade als Lüftungs- oder RWA-Flügel
verwendet werden.
Zoom

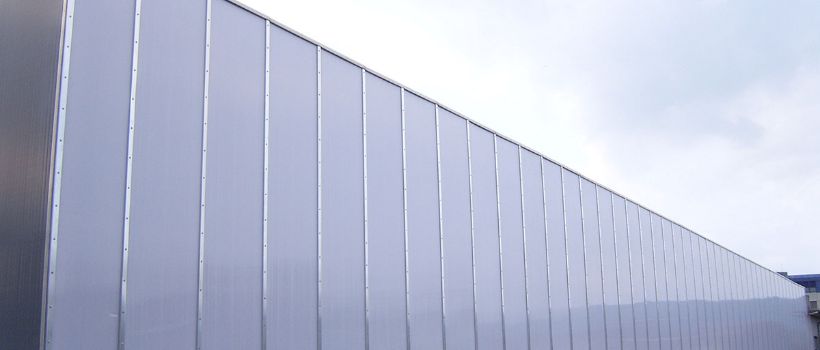

Sprossenlose Wandverglasung einer Turnhalle, Sporthalle
Zoom
Sprossenlose Wandverglasung einer Turnhalle, Sporthalle
Sprossenlose Wandverglasung einer Turnhalle, Sporthalle mit Stegplatten.
Ballwurfsichere Wandverglasung mit Öffnungsvorrichtung.
Optimale Lichteinbringung
Witterungsbeständig, hohe Langlebigkeit
Transparent oder opal
Lüftungsfunktion möglich

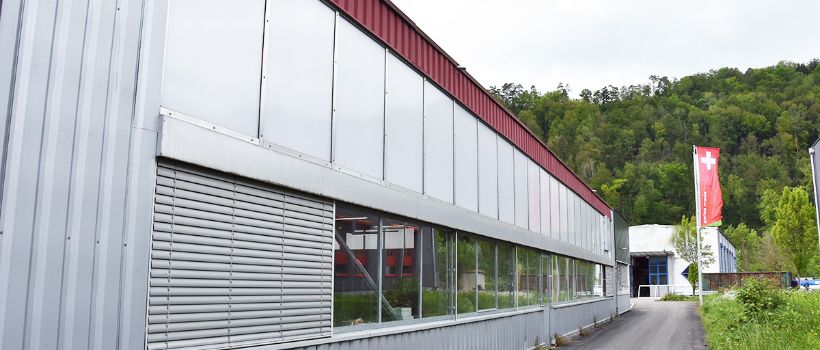

Wandverglasung mit Sprossen einer Fabrikhalle
Zoom
Wandverglasung mit Sprossen einer Fabrikhalle
Wandverglasung mit Sprosse in einer Fabrikhalle.

Optimale Lichteinbringung
Witterungsbeständig, hohe Langlebigkeit
Mit oder ohne Sprossen erhältlich
Transparent oder opal
Lüftungsfunktion möglich

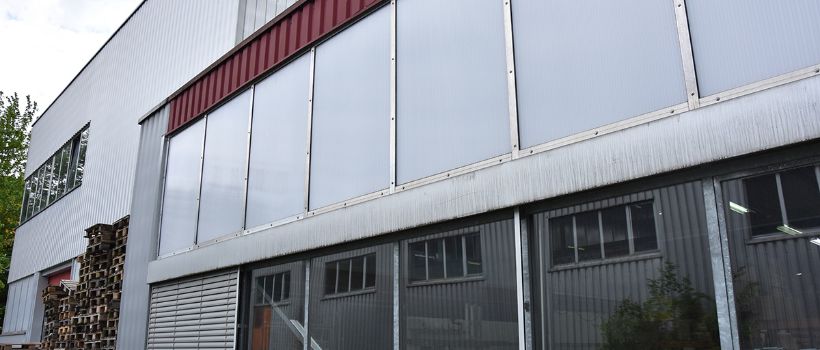

Wandverglasung mit Sprosse
Zoom
Wandverglasung mit Sprosse
Für viel Tageslicht im Gebäude.
Wandverglasungen bieten enorm viele Anwendungsmöglichkeiten im Industrieund
Gewerbebereich. Durch eine grossflächige Aneinanderreihung der Elemente ist
jeder Raum blendfrei ausleuchtbar. Dabei muss weder auf einen guten Isolationswert
noch auf Witterungsbeständigkeit verzichtet werden. Dank des schlagzähen Materials
und der gleichzeitigen Ballwurfsicherheit sind Wandverglasungen für Sporthallen sehr
beliebt.
Je nachdem welcher Dämmwert erreicht werden will, kann zwischen einem System
mit oder ohne Sprossen (Paneel-Click) gewählt werden.
Die Aluminium-Profile sind thermisch getrennt und garantieren eine einwandfreie
Verbindung zum restlichen Baukörper. Mit verschiedenen Antrieben und passenden
Steuerungen können Elemente der Fassade als Lüftungs- oder RWA-Flügel
verwendet werden.
Wandverglasung mit Öffnungsvorrichtung
Zoom
Wandverglasung mit Öffnungsvorrichtung
Für viel Tageslicht im Gebäude.
Wandverglasungen bieten enorm viele Anwendungsmöglichkeiten im Industrieund
Gewerbebereich. Durch eine grossflächige Aneinanderreihung der Elemente ist
jeder Raum blendfrei ausleuchtbar. Dabei muss weder auf einen guten Isolationswert
noch auf Witterungsbeständigkeit verzichtet werden. Dank des schlagzähen Materials
und der gleichzeitigen Ballwurfsicherheit sind Wandverglasungen für Sporthallen sehr
beliebt.
Je nachdem welcher Dämmwert erreicht werden will, kann zwischen einem System
mit oder ohne Sprossen (Paneel-Click) gewählt werden.
Die Aluminium-Profile sind thermisch getrennt und garantieren eine einwandfreie
Verbindung zum restlichen Baukörper. Mit verschiedenen Antrieben und passenden
Steuerungen können Elemente der Fassade als Lüftungs- oder RWA-Flügel
verwendet werden.
Optimale Lichteinbringung, Witterungsbeständig und hohe Langlebigkeit
Mit oder ohne Sprossen erhältlich, Transparent oder opal, Lüftungsfunktion möglich

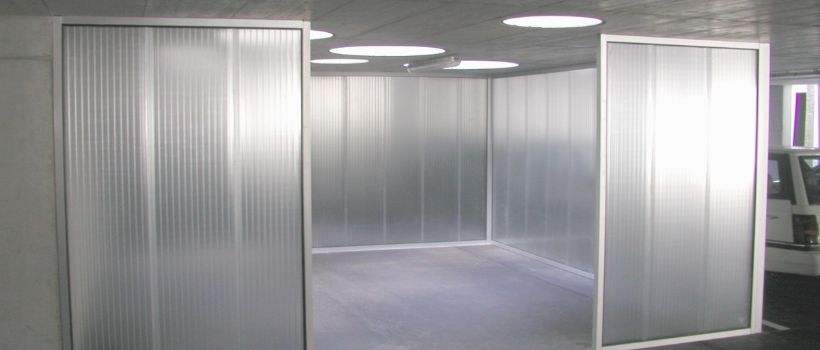

Trennwand mit Alurahmenprofil
Zoom
Trennwand mit Alurahmenprofil
Sprossenlose Wandverglasung in einer Garage oder einer Autoeinstellhalle. Transparent oder opal
