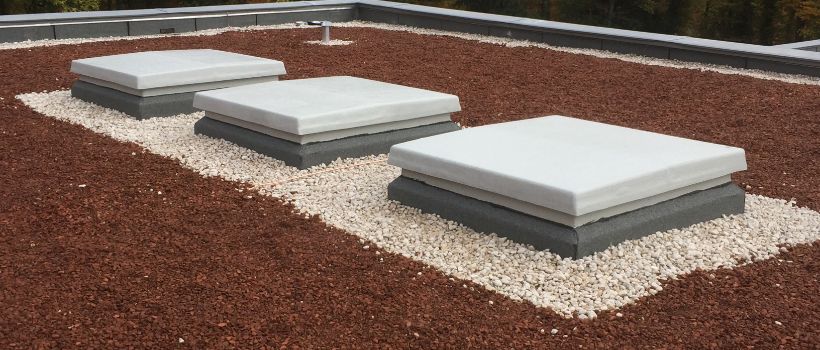

Dunkelklappen auf Flachdach - Chaplin’s World, Corsier-sur-Vevey
Zoom
Dunkelklappen auf Flachdach - Chaplin’s World, Corsier-sur-Vevey
Costiere isba jumelée - verticale
en résine polyester écologique armée aux fibres de verre avec mousse PU sans CFC, isolée. Couvercle - GFK - Dunkelklappe
avec système d ouverture électrique EFC 105°.
pour vide de lumière comprenant un cadre d'aération en aluminium thermo-isolée, joints d'étanchéité et charnières ainsi qu' un mécanisme d'ouverture aves traverse pour une ouverture jusq'à 105°
Grille anti-Chute pour couvercle - GFK

Dunkelklappen

Top Isolation

Grosse Dimensionsvielfalt

Gute U-Werte bis zu 0.29 Wm2K bei 80 mm Dicke

Kein Lichteinfall

Diverse Lüftungsfunktionen

Vielseitig einsetzbar.

Dunkelklappen aus Polyester sind mit PU-Schaum isoliert und verfügen über einen U-Wert von 0,29 W/m2K. Die lichtundurchlässigen Dunkelklappen sind innen weiss, aussen grau beschichtet und werden auf einen Aufsatzkranz montiert.

Zum Öffnen im Brandfall stehen diverse 24 V-Antriebe zur Verfügung. Hervorragend geeignet sind Zahnstangenantriebe, Linearantriebe oder ein Traversen-System mit Öffnungswinkel bis 140°. Die Auslösung in einem Brandfall kann manuell (Alarm-Taster) oder mittels einem Rauchmelder erfolgen. In beiden Fällen kann dank einer objektspezifischen Steuerung mit Akkumulatoren
auch bei Netzunterbrüchen die Funktion garantiert werden.

Planung, Konstruktion und Montage erfolgen durch unser erfahrenes Fachpersonal.

Detailbeschreibung

Die Dunkelklappe, das Multitalent für viele Einsatzbereiche

Dunkelklappen werden als Dachausstieg, Einbringungsöffnung oder als Liftschacht-Entrauchung eingesetzt. Sie finden an unterschiedlichsten Orten Beliebtheit, wie beispielsweise in Verkaufsräumen, Theatern, Schulen, Museen, Opern, Kinos, Show-Bühnen oder im Detailhandel etc.

Als Zubehör dienen Durchsturzgitter oder elektronische Komponenten (RWA).
Im Brandfall ist zudem durch die Öffnung der Dunkelklappe die Rauchabzugsfunktion gewährleistet.

Farbe Deckel

Innen weiss, aussen grau

Ausführung Deckel

Rechteckig oder quadtratisch
Dicke 60 oder 80 mm

Einsatzbereiche

Dachausstieg
Ein Dachausstieg wird meist für Flachdächer und Dachterassen genutzt. Die kostengünstigste Variante für einen Dachaussteig ist der manuelle Ausstieg. Die Öffnung kann auch elektrisch gesteuert werden.

Einbringungsöffnung
Zur Einbringung von grossen Gegenständen wie z.B. Maschinen durchs Dach, sind Einbringungsöffnungen ideal. Diese sind meistens im Industriebereich gefragt. Hierfür werden Dunkelklappen mit Kranoesen oder Handgriff ergänzt. Die Grösse wird den Erfordernissen angepasst. Der Deckel wird nach der Einbringung
verschraubt und kann jederzeit wieder geöffnet werden.

Liftschacht-Entrauchung
In jedem Treppenhaus verwendbar. Im Notfall dient die Dunkelklappe zum Entrauchen. Minimalgrösse 40× 40 cm.

Als Teil des RWA-Systems
Eine Dunkelklappe mit RWA-Steuerung wird gebraucht, wenn kein Lichteinfall
gewünscht ist und gleichzeitig ein hoher Isolationswert wichtig ist.

Innenliegende Deckenklappe

Um den heutigen architektonischen Erfodernissen gerecht zu werden, können
Dunkelklappen mit innenliegenden Deckenklappen ergänzt werden. Damit kann
eine Deckenöffnung so gestaltet werden, dass der Deckenverlauf nicht wesentlich
von Öffnungen unterbrochen wird.

Technische Daten

Aufbau Dunkelklappe Glasfaserverstärkter Kunststoff, Wärmedämmung aus Polyurethanschaum Glasfaserverstärkter Kunststoff, Wärmedämmung aus Polyurethanschaum
Dämmschichtdicke in mm (Isolation) 60 80
Wärmedurchgangskoeffizient (U-Wert) W/m2×K 0.39 0.29
Brandkennziffer 5.3 5.3
Öffnungsvorrichtungen elektrisch oder pneumatisch, Sortiment wie bei Lichtkuppeln elektrisch oder pneumatisch, Sortiment wie bei Lichtkuppeln
Standard-Zarge quadratisch oder rechteckig, konisch/senkrecht, Höhe 30/40/50 cm quadratisch oder rechteckig, konisch/senkrecht, Höhe 30/40/50 cm
Minizarge quadratisch oder rechteckig, senkrecht, Höhe 15 cm Auflage-Flansch Breite 16 - 40 cm quadratisch oder rechteckig, senkrecht, Höhe 15 cm Auflage-Flansch Breite 16 - 40 cm

Grössen

Im Prinzip ist jede Grösse produzierbar, anbei sind die Standardgrössen:

    Quadratisch          Rechteckig               Rund
60 × 60 50 × 100 ø 60
70 × 70 50 × 150 ø 70
75 × 75 60 × 90 ø 80
80 × 80 60 × 160 ø 90
90 × 90 80 × 300 ø 100
100 × 100 90 × 120 ø 120
110 × 110 100 × 150 ø 150
120 × 120 100 × 200 ø 180
125 × 125 100 × 240 ø 200
140 × 140 100 × 250 ø 220
150 × 150 100 × 300 ø 270
160 × 160 120 × 150
170 × 170 120 × 180
180 × 180 120 × 220
200 × 200 120 × 240
220 × 220 120 × 250
270 × 270 120 × 270
  120 × 300
  150 × 180
  150 × 210
  150 × 240
  150 × 270
  150 × 300
  180 × 240
  180 × 270
