Wir sind Spezialisten rund um Shedverglasungen.

Der Shedaufbau besteht aus einer Aluminiumrahmen-Konstruktion mit Thermo-Isolationsprofilen und der Verglasung aus Stegplatten-Elementen in Polycarbonat oder aus Glas (ESG/VSG). Einzelne Elemente können lüftbar montiert werden
(Öffnungssysteme elektrisch oder pneumatisch). Die Systeme sind als feuerpolizeilich anerkannte Rauchabzüge (RWA) einsetzbar. Der Vorteil von Sheddächern ist, dass Räume durch den natürlichen Lichteinfall aus Norden blendfrei ausgeleuchtet werden und somit eine unerwünschte Erwärmung im Gebäude verhindert wird. Planung, Konstruktion und Montage erfolgen durch unser erfahrenes Fachpersonal.

Detailbeschreibung

Formen

Individuell den Gegebenheiten angepasst. Standard Neigungswinkel 60°

Grössen

In der Länge unbegrenzt, in der Höhe dem Projekt angepasst

Farben

Stegplatten transparent/opal/heat stop
ESG/VSG transparent, Option Mattfolie
Sandwich-Paneele Blech/PU-Schaum, in RAL-Farbe lackiert

Rahmenprofil

Thermisch getrenntes Alu-Sprossensystem mit Klemmleiste und Weichlippen zur
innen- und aussenseitigen Abdichtung zwischen Rahmenprofil und Verglasung.

Lüftungsflügel

Als Klapp-, Schwing- und Kippflügel erhältlich. Flügel als Rauch- und Wärmeabzug mit verschiedenen Antrieben und Steuerungen kombinierbar. Verlange separate Unterlagen.

Neubau oder Sanierung

Durch unsere langjährige Erfahrung im Bereich Shedverglasungen sind wir für jedes Projekt Dein passender Partner, denn wir planen und erneuern seit über
75 Jahren schweizweit. Verlange eine unverbindliche Offerte.

Photovoltaik

Die Rückseite der Shedverglasung ist mit Photovoltaik-Elementen bestückbar.
(Statik prüfen). Wir beraten Dich gerne.

Technische Daten

STEGPLATTEN


Material Polycarbonat mit coextrudiertem UV-Schutz
Dicke in mm 32 40 50 60
Flächengewicht kg/m2 (ca.) 3.7 4.2 5.0

5.8

Wärmedurchgangskoeffizient
U-Wert (W/m2K)
1.2 1.1 0.9 0.82
Länge unbeschränkt
Neigung 30° / 45° / 60° / 90°
Element-/
Sprossenabstand in cm
50 - 120
Spannweite dem Projekt angepasst (variabel)
Luftschallindex in dB (ca.) 18 21 21 22
Lichttransmission
opal in % (ca.)
44 31 30 20
Lichttransmission
transp. in % (ca.)
60 60 58 58
Schlagfestigkeit nach DIN 18032
Dauertemperaturbeständigkeit bis 110 °C
Brandverhalten
nach EN 13501-1
B-s1 d0 / B-s2 d0

GLAS

  2-fach isoliert 3-fach isoliert
Dicke in mm 26 - 60
Flächengewicht kg/m2 (ca.) abhängig von der Dimension
Wärmedurchgangskoeffizient
U-Wert (W/m2K)
1.1 0.7
Gesamtenergiedurchlassgrad
(gE-Wert) in % (ca.)
56 49
Länge unbeschränkt, je nach Statik
Neigung 30° / 45° / 60° / 90°
Spannweite dem Projekt angepasst (variabel)
Sprossenabstand Standard 100 cm, dem Projekt angepasst
Spannweite dem Projekt angepasst
Luftschallindex in dB (ca.) 36 38
Lichttransmission transp.% (ca.) 76 71
Lichttransmission
mit Mattfolie in % (ca.)
41 49
Schlagfestigkeit je nach Glassorte

Datenblätter & Downloads

Bilder/Video

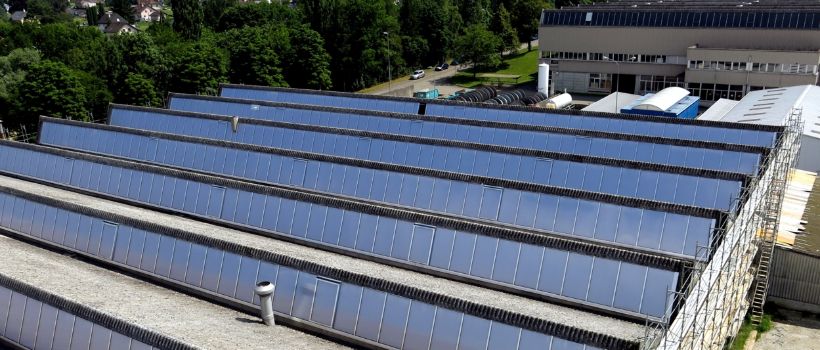

Shedverglasung im Gewerbe- und Dienstleistungszentrum Magnetareal in Pratteln/BL
Zoom
Shedverglasung im Gewerbe- und Dienstleistungszentrum Magnetareal in Pratteln/BL

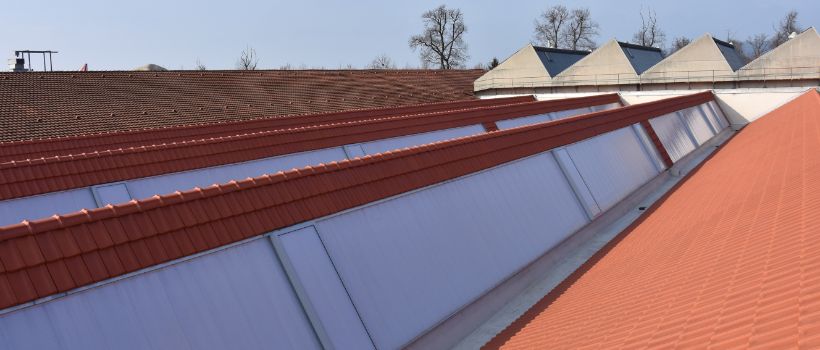

Shedverglasung, von Roll Breitenbach/SO
Zoom
Shedverglasung, von Roll Breitenbach/SO

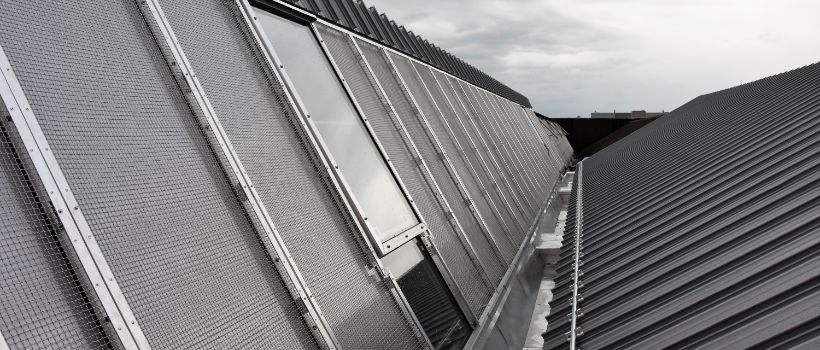

Shedverglasung mit Hagelschutzgitter, Bosch Packaging Systems AG, Beringen/SH
Zoom
Shedverglasung mit Hagelschutzgitter, Bosch Packaging Systems AG, Beringen/SH
Bosch Packaging Systems AG - Industriestrasse 8, 8222 Beringen

Werkstattpläne für Verglasung
Baustelleninstallation
Abbruch von alten Verglasungselementen

Shed-Verglasung, Steglatten 32 mm, stark aus Polycarbonat mit
UV-Schutzfilter, kristall clear, Aluminium-Sprossen mit Raster 1 m.

U-Wert 1.1 W/m2K
Lichttransmission 34%,
gE-Wert ca. 62%,
Brandkennziffer B-s2,d0 (EN 13501-1)
U-Wert System: mind. 1.4 W/m2K
Grösse Shedverglasung 34.5 × 2.9 m

Hagel- und Durchsturzschutzgitter für Shedverglasungen
Hagelwiderstandsklasse 5,
Durchsturzsicher nach SUVA-Vorschriften

Lüftungsflügel RWA mit ESG/VSG-Verglasung
zur Montage auf der Verglasungsseite im Rastermass des Oblichtes.
Bestehend aus Aluminium Verstärkungsrahmen mit Isolatoren und Dichtungen
sowie Scharnieren. Antrieb mittels Elektro-Zahnstangenmotor
Ausführung 24V/50 Hz, Hub 35 cm, mit automatischer Lastabschaltung.
Elektro-Anschluss bauseits.

Vogelschutzgitter zu Shed-Lüftungsflügel RWA
