Lichtbänder
Typ III
ESG/VSG-Scheiben
oder Stegplatten
als Verglasung
Top Wärme- und Schalldämmwerte
Natürlicher Rauchabzug
mit Lüftungsflügeln
Beste Lichtdurchlässigkeit
mit ESG/VSG-Verglasung

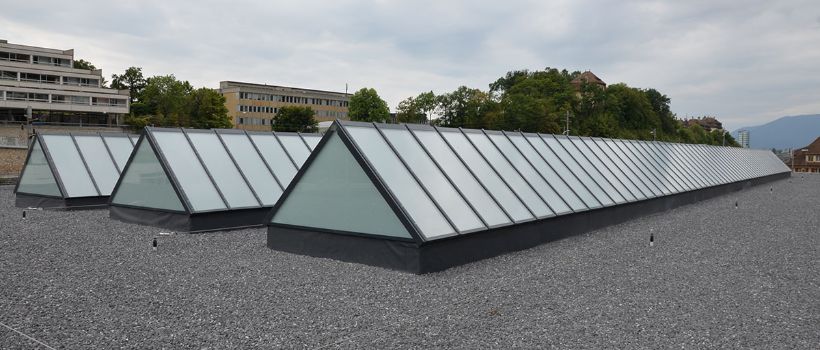

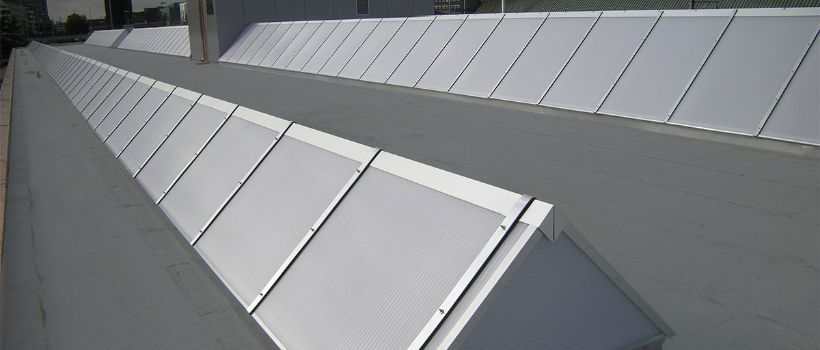

Das Satteloblicht für architektonische Ansprüche.
In satteldachförmiger Geometrie mit 30°, 45° oder 60°-Neigung werden unsere Satteloberlichter in jeder gewünschten Breite zwischen 1 und 5 m und in wählbarer Länge hergestellt. Die tragenden Konstruktionen bestehen aus Aluminiumprofilen, die standardmässig im Raster von 1,07 m angeordnet werden. Das Klemmprofil mit Gummilippen garantiert langlebige Dichtheit. Befestigungsmaterial im Aussenbereich wie z.B. Schrauben, Scharniere etc. sind aus Edelstahl.
Für die Verglasung kann zwischen Stegplatten und Isolierglas gewählt werden. Beim Isolierglas sind verschiedene opale Zwischenfolien zur Anpassung der Lichtdurchlässigkeit verfügbar.
Detailbeschreibung
Neigung
Winkel 30°, 45° und 60°
Es werden die beiden Standardneigungen 30° und 45° angeboten. Die 30°-Neigung bietet sich vorwiegend bei großen Spannweiten ab 3,5 m an. In seltenen Fällen wird die 60° Neigung verwendet.
Mit den Standardprofilhöhen 50 mm und 80 mm sind die statischen Anforderungen komplett abgedeckt.
Farbe
Auf Wunsch können die Aluprofile in RAL-Farbe lackiert werden.
Material
Verglasung Stegplatten aus Polycarbonat
Isolierverglasung ESG/VSG
Sprossenkonstruktion Aluminium
Zargen
Die ISBA-Lichtbänder können auf ISBA-Zargen oder auf bauseitige Auflagekonstruktionen aus Beton, Holz oder Stahl montiert werden.
Siehe dazu Zargen für Lichtbänder.
Grössen
Länge frei wählbar
Breite bis ca. 5 Meter
Der Abstand der Alu-Sprossenprofilen liegt bei 1,07 m.
Öffnungsvorrichtung
Mit den verschiedenen Öffnungsvorrichtungen können Lichtbänder zum Lüften oder zum Abführen von Rauch und Wärme im Brandfall verwendet werden. Es kann zwischen pneumatischen oder elektrischen Öffnungsvorrichtungen gewählt werden.
Montage
Die Verglasungs-Elemente werden mit isolierten Alu-Profilen verbunden und mit einem Alurinnen-Profil auf die Zarge montiert. Die Strirnseiten sind ebenfalls verglast. Unsere sieben Montage-Equipen sind in der ganzen Schweiz tätig.
Durchsturzsicherheit
Um die Sicherheit für Personen auf dem Gebäude zu gewährleisten, kann ein Durchsturzgitter montiert werden.
Technische Daten
Länge | unbeschränkt |
Spannweite | 100 bis 500 cm |
Neigung | 30°/45°/60° |
Plattendicke | 16, 20, 25, 32 mm |
Sprossenabstand | 1.07 m |
Luftschallisolationsindex | 22 dB |
Lichttransmission | abhängig von der Verglasung |
Stegplatten | |
Wärmedurchgangskoeffizient U | 1.8; 1.19; 1.05; 0.92 W/m2K |
Brandverhalten nach EN 13501-1 | B-s1 d0 / B-s2 d0 |
Glas | |
Wärmedurchgangskoeffizient U (2-fach isoliert) | 1.1 W/m2K |
Wärmedurchgangskoeffizient U (3-fach isoliert) | 0.6 W/m2K |
Gesamtenergiedurchlassgrad (gE-Wert) | bis 47% |
