Voûtes translucides
Type II
Possibilités de coefficients d’isolation optimaux jusqu’à 0.9 W/m2K
Grande protection acoustique
Régulation de la climatisation
Résistance aux chocs et aux intempéries
Protection solaire possible grâce aux plaques alvéolaires Heatstop
Grande protection thermique avec la voûte translucide.
La voûte translucide du Type II a une forme aplatie et se caractérise par un fort coefficient d’isolation. Avec différentes plaques alvéolaires, il nous est possible d’adapter ce dernier à vos besoins spécifiques.

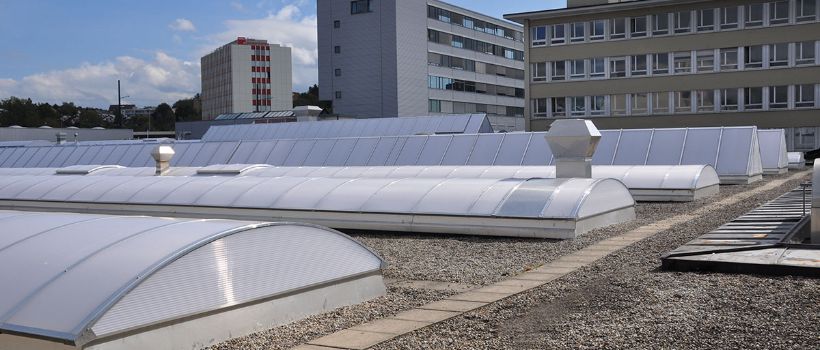

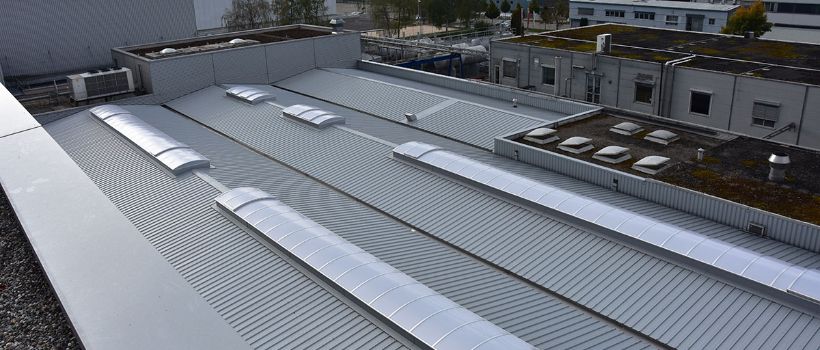

Les voûtes translucides sont utilisées sur les toits plats tels que les bâtiments industriels, entrepôts, sites de production, supermarchés ainsi que toute autre construction commerciale et/ou administrative de grande surface.
Contrairement au Type I, les voûtes du Type II peuvent sans problèmes être installées en cas de largeurs supérieures à 3 mètres. Si par ailleurs elles sont complétées par des systèmes d’ouverture, les voûtes contribuent à la régulation de la climatisation du local et servent en outre à une évacuation naturelle de fumées en cas d’incendie.
Description
Forme
Forme courbe (cintrage obtenu à froid)
Coloris
Standard : opale (Plaques alvéolaires)
Sur demande : avec revêtement Heatstop.
Matériaux
Vitrage
Plaque alvéolaire cintrée à chaud en polycarbonate
Construction
En treillis d’aluminium
Dimensions
Illimité quant à la longueur
Largeur jusqu’à 500 cm
L’intervalle des profils du treillis d’aluminium est de 107cm.
Formes et tailles spéciales sur demande.

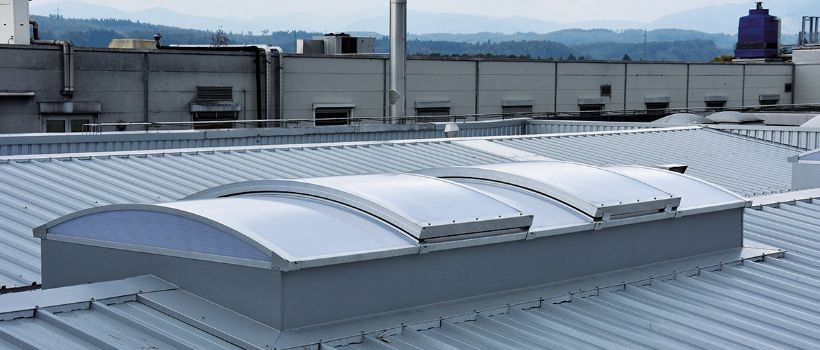

Système d’ouverture

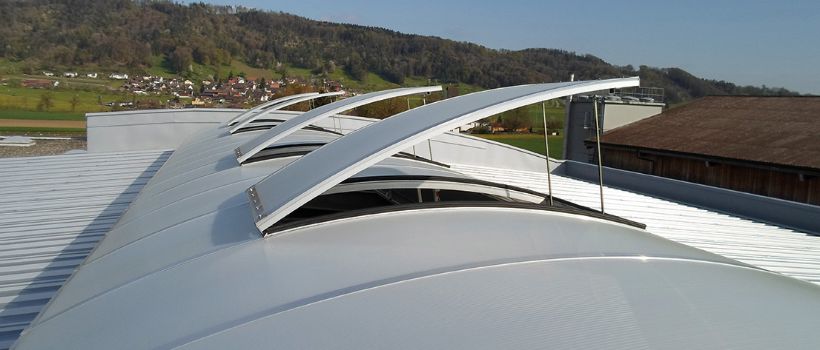

Avec les différents systèmes d' ouverture, les voûtes translucides peuvent servir à l'aération ou à l'évacuation de chaleur et ou de fumée en cas d' incendie. Il est possible d' opter pour des systèmes d'ouverture pneumatiques ou électriques.
Construction
Les éléments en plaques profilés en forme de gouttière d’une largeur de 1.05m sont montés sur cadre. Les faces avant sont fermées avec les plaques alvéolaires.
Montage
Le montage est effectué sur tout le territoire suisse par l’une de nos sept équipes de monteurs.
Possibilités supplémentaires
Le revêtement de protection solaire Heatstop empêche le local de trop chauffer et, par là, permet une réduction des frais liés à la climatisation.
Sécurité anti-chute
Grille en acier selon dimensions.
Caractéristiques techniques
Le montage des voûtes translucides du Type II est effectué de manière modulaire. Nous restons à votre entière disposition pour toute demande concernant des projets de plus grande importance ou pour des modèles spéciaux.
Type | Standard V1 | V2 | V3 | V4 |
Longueur | illimitée | |||
Envergure | 100 bis 500 cm | |||
Hauteur des courbes | 1/7 de l’envergure | |||
Epaisseur des plaques |
16 mm | 32 mm | 36 mm | 40 mm |
Intervalle des meneaux |
1.07 m | |||
Index d’isolation phonique |
22 dB | 18 dB | 22 dB | 22 dB |
Transmission de lumière |
49% (opal) | 44% (opal) | 40% (opal) | 35% (opal) |
Coefficient de transmission thermique U |
1.8 W/m2K | 1.19 W/m2K | 1.05 W/m2K | 0.92 W/m2K |
Comportement au feu selon EN 13501-1 |
B-s1 d0 / B-s2 d0 | |||
Coefficient global de transmission d’énergie (Valeur gE) |
47% | 44% | 42% | 40% |
