Voûtes translucides
Type I
Utilisation de grandes surfaces
pour faire pénétrer la lumière
Résistance aux pressions
du vent
Résistance aux intempéries
Résistance aux chocs
Protection solaire
possible grâce aux
plaques alvéolaires Heatstop

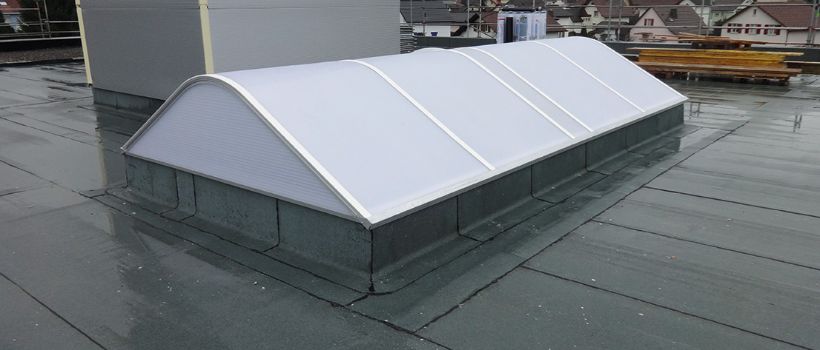

La voûte typique de chez ISBA.

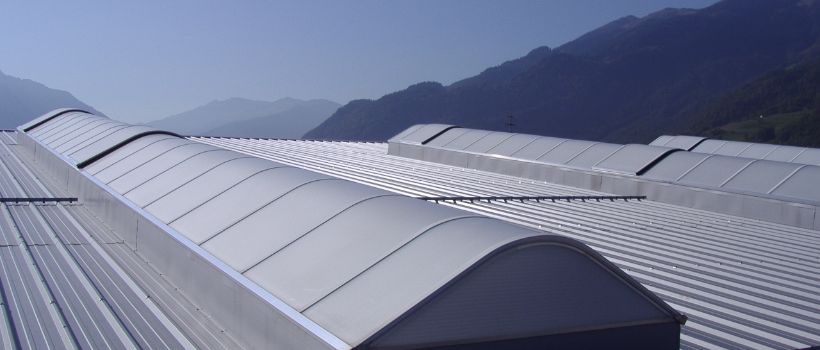

Grâce à son design à 30°, vous conservez de la luminosité même en cas de chutes de neige puisque celle-ci glisse de la voûte. Les éléments individuels de n’importe quelle dimension peuvent être montés séparément. La voûte est posée sur un cadre en bois ou en acier galvanisé et équipée d’éléments de plaques alvéolaires en poycarbonate pré- formés à chaud.

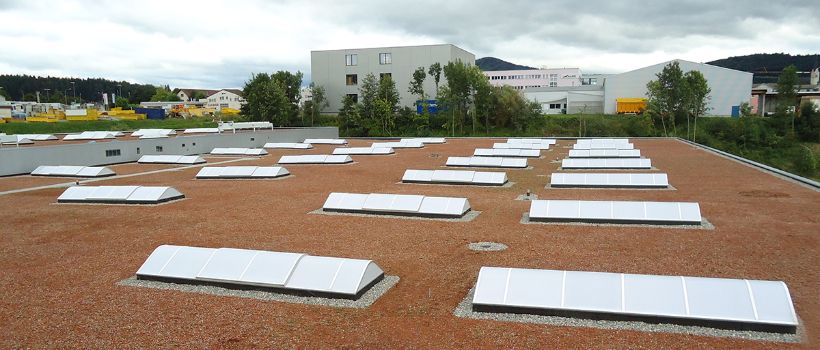

Les voûtes translucides sont utilisées sur les toits plats mais peuvent également être montées sur le faîte de toits à pignons. L’avantage certain par rapport à une rangée de coupoles réside dans le fait d‘avoir moins de découpes de la toiture et un raccordement d‘étanchéité simplifié. Cette variante représente une alternative plus économique.
Si par ailleurs elles sont complétées par des systèmes d’ouverture, ces voûtes contribuent à la régulation de la climatisation du local et servent en outre à une évacuation naturelle de fumée en cas d’incendie.
Description
Forme
Forme courbe (cintrage faîtier obtenu à chaud,Angle d’inclinaison 30°.
Coloris
opal
Matériau
Vitrage
Plaque alvéolaire cintrée à chaud en polycarbonate
Construction
En treillis d’aluminium
Dimensions
Illimité quant à la longueur, largeur jusqu’à 3 mètres max. Formes et tailles spéciales sur demande.
Système d’ouverture

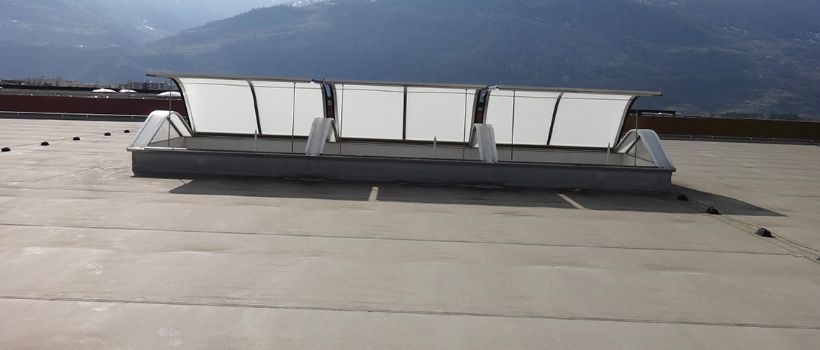

Avec les différents systèmes d' ouverture, les voûtes translucides peuvent servir à l'aération ou à l'évacuation de chaleur et ou de fumée en cas d' incendie. Il est possible d' opter pour des systèmes d'ouverture pneumatiques ou électriques.
Construction
Les éléments de plaque alvéolaire d’une largeur de 0,98 m ou 1,20 m sont fixés sur profilés, eux-mêmes montés sur le cadre à l’aide de profilés en aluminium en forme de gouttière.
Cadres
Les voûtes translucides ISBA peuvent être montées sur cadres ISBA ou sur des structures porteuses côté bâtiment en béton, bois, ou acier.
Voir aussi Cadres pour voûtes translucides.
Accessoires

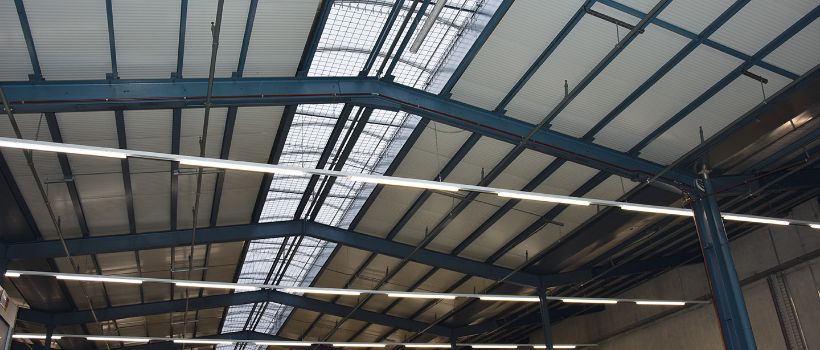

Grille anti-chute
La grille en acier répond aux normes de la SUVA et empêche durablement la chute de personnes.
Caractéristiques techniques
Longueur | illimitée |
Envergure | 100 à 300 cm |
Hauteur des cintres | 1/5 de l’envergure |
Epaisseur des plaques | 16 mm |
Intervalle des meneaux | 0.99 ou 1.21 m |
Index d’isolation phonique | 22 dB |
Transmission de lumière | 49% (opale) |
Coefficient de transmission thermique U |
1.8 W/m2K |
Comportement au feu selon EN 13501-1 | B-s1 d0 / B-s2 d0 |
Coefficient global de transmission d’énergie (Coefficient g) |
env. 50% |
