- Minienergiekuppel mit ESG/VSG
Dämmende Lichtkuppel mit Glaseinlage - Energiesparen und Sicherheit
Die mehrschalige „miniEnergie Kuppel Typ S“, aussen mit einer Acryloder
Polytec-Kuppel und innen mit einer ESG/VSG-Verglasung bietet viele
unübertreffbare Vorteile.
Die Kombination von einem ESG- und VSG-Glas gilt nach allgemein gültigen
Normen als durchsturzsicher! Einscheiben-Sicherheits-Glas (ESG) ist viel
schlag-, stoss- und hagelfester als normales Glas. Durch die „Vorspannung“
erhält das Glas bessere Bruchfestigkeit und hält höheren Anforderungen
und Belastungen stand. Verbund-Sicherheits-Glas (VSG) in Verbindung mit
einer hochreissfesten PVB-Folie ist splitter-frei und verhindert Verletzungen
durch herunterfallende Glassplitter.
Einen hohen Isolationswert und Wärmeschutz wird durch eine entsprechende
Glas-Spezifikation des Mehrschichten-Glases erreicht. Eine verbesserte
Schallisolation besteht aufgrund der Kombination von Kuppel und Glasplatte.
Durchsturzsicher
Isolationswert bis zu
0.81 W/m2K
Verbesserte Schallreduktion
Hoher Wärmeschutz
Thermisch getrenntes
Rahmenprofil
Einfaches Montagesystem
miniEnergie-Kuppeln S
mit ESG/VSG-Glas
Durchsturzsicher
Isolationswert bis zu 0.81 W/m2K
Verbesserte Schallreduktion
Hoher Wärmeschutz
Thermisch getrenntes Rahmenprofil
Einfaches Montagesystem
Energiesparen und Sicherheit.
Die mehrschalige „miniEnergie Kuppel Typ S“, aussen mit einer Acryl oder Polytec-Kuppel und innen mit einer ESG/VSG-Verglasung bietet viele unübertreffbare Vorteile.
Die Kombination von einem ESG- und VSG-Glas gilt nach allgemein gültigen Normen als durchsturzsicher! Einscheiben-Sicherheits-Glas (ESG) ist viel schlag-, stoss- und hagelfester als normales Glas. Durch die „Vorspannung“ erhält das Glas bessere Bruchfestigkeit und hält höheren Anforderungen und Belastungen stand. Verbund-Sicherheits-Glas (VSG) in Verbindung mit einer hochreissfesten PVB-Folie ist splitter-frei und verhindert Verletzungen durch herunterfallende Glassplitter. Einen hohen Isolationswert und Wärmeschutz wird durch eine entsprechende Glas-Spezifikation des Mehrschichten-Glases erreicht. Eine verbesserte Schallisolation besteht aufgrund der Kombination von Kuppel und Glasplatte.
Detailbeschreibung
Formen und Farben
quadratisch, rechteckig rund, pyramidenförmig
opal oder transparent
Spezialformen auf Anfrage
Material Glas
Einscheibensicherheitsglas (ESG)
Verbundsicherheitsglas (VSG)
Material Kuppeln
Acrylglas (Plexiglas®)
Die Standardausführung
Polytec
Damit wird eine maximale Schlagfestigkeit bzw. Brandklasse erreicht.
Heatstop
Dank der UV-Reflektion kann mit der Option Heatstop das Aufheizen von Innenräumen um 50% vermindert und somit Energiekosten gesenkt werden.
Montagesystem
Unser eigens entwickeltes Montagesystem mit Click-Bügel aus rostfreiem Stahl
benötigt keine Schrauben sondern wird zusammengepresst. Somit wird die Lichtkuppel schnell und einfach montiert und die nötige Dilatation ist gewährleistet. Ein Risiko von Rissbildung bei der Verschraubung und das Eindringen von Wasser
ist nur mit diesem Befestigungssystem ausgeschlossen.
Technische Daten
| Typ | KA7G | |
| Aufbau der Kuppel (aussen nach innen): | opal | opal | ESG/VSG (Verglasung) | |
| Wärmedurchgangskoeffizient (U-Wert) in W/m²×K: | 0.81 | |
| Lichtdurchlässigkeit in %: | 61 | |
| Gesamtenergiedurchlassgrad (g-Wert) in %: | 38 | |
| Brandkennziffer: Acrylglas | 4.3 | |
| Brandkennziffer: Polytec |
5.2 |
|
| Schalldämmwert in dB: | 38 | |
Grössen
Standard Grössen Minienergie Typ S in KL (Kuppellichtmass in cm)
| Quadratisch | Rechteckig | Rund |
| 40 x 40 | 30 x 80 | ø 40 |
| 50 x 50 | 30 x 130 | ø 50 |
| 55 x 55 | 40 x 70 | ø 60 |
| 60 x 60 | 40 x 140 | ø 70 |
| 70 x 70 | 70 x 100 | ø 80 |
| 80 x 80 | 80 x 130 | ø 100 |
| 90 x 90 | 80 x 180 | ø 130 |
| 100 x 100 | 100 x 130 | ø 160 |
| 105 x 105 | 100 x 160 | |
| 120 x 120 | 100 x 200 | |
| 130 x 130 | ||
| 140 x 140 |
Spezialformen gibt es auf Anfrage.
Bilder
- Zoom

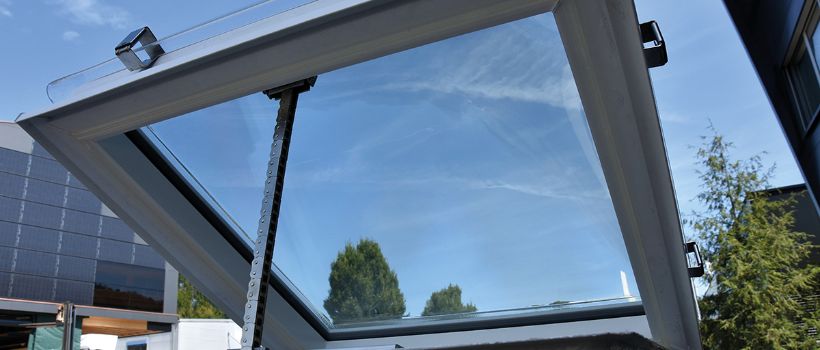

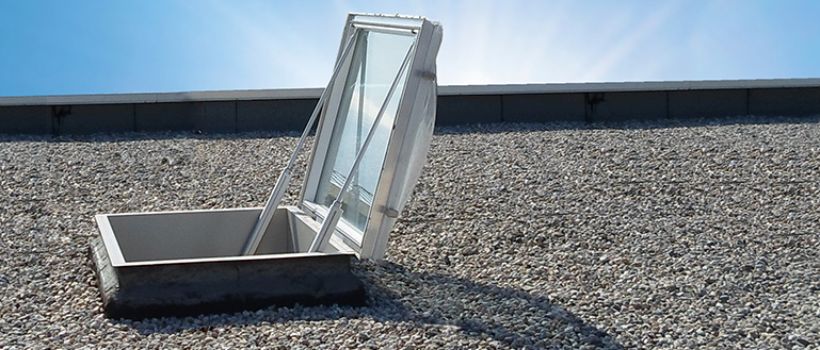

- MiniEnergie-Kuppel mit RWA-Steuerung
- All Rights reserved by ISBA AG, Zwingen, Switzerland
- Energiesparen und Sicherheit.
Die mehrschalige „miniEnergie Kuppel Typ S“, aussen mit einer Acryloder
Polytec-Kuppel und innen mit einer ESG/VSG-Verglasung bietet viele
unübertreffbare Vorteile. Die Kombination von einem ESG- und VSG-Glas gilt nach allgemein gültigen Normen als durchsturzsicher! Einscheiben-Sicherheits-Glas (ESG) ist viel schlag-, stoss- und hagelfester als normales Glas. Durch die „Vorspannung“
erhält das Glas bessere Bruchfestigkeit und hält höheren Anforderungen
und Belastungen stand. Verbund-Sicherheits-Glas (VSG) in Verbindung mit
einer hochreissfesten PVB-Folie ist splitter-frei und verhindert Verletzungen
durch herunterfallende Glassplitter. Einen hohen Isolationswert und Wärmeschutz wird durch eine entsprechende Glas-Spezifikation des Mehrschichten-Glases erreicht. Eine verbesserte Schallisolation besteht aufgrund der Kombination von Kuppel und Glasplatte.
Durchsturzsicher
Isolationswert bis zu 0.81 W/m2K
Verbesserte Schallreduktion
Hoher Wärmeschutz
Thermisch getrenntes Rahmenprofil
Einfaches Montagesystem
- Zoom

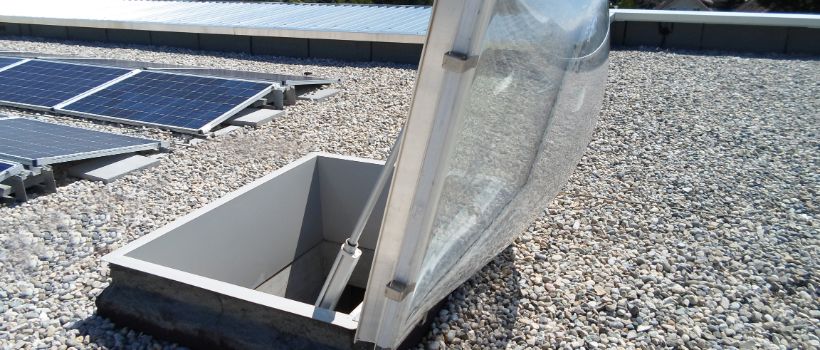

- Minienergie-Kuppel mit Verbundsicherheitsglas (VSG)
- All Rights reserved by ISBA AG, Zwingen, Switzerland
- Energiesparen und Sicherheit.
Die mehrschalige „miniEnergie Kuppel Typ S“, aussen mit einer Acryloder
Polytec-Kuppel und innen mit einer ESG/VSG-Verglasung bietet viele
unübertreffbare Vorteile.
Die Kombination von einem ESG- und VSG-Glas gilt nach allgemein gültigen
Normen als durchsturzsicher! Einscheiben-Sicherheits-Glas (ESG) ist viel
schlag-, stoss- und hagelfester als normales Glas. Durch die „Vorspannung“
erhält das Glas bessere Bruchfestigkeit und hält höheren Anforderungen
und Belastungen stand. Verbund-Sicherheits-Glas (VSG) in Verbindung mit
einer hochreissfesten PVB-Folie ist splitter-frei und verhindert Verletzungen
durch herunterfallende Glassplitter.
Einen hohen Isolationswert und Wärmeschutz wird durch eine entsprechende
Glas-Spezifikation des Mehrschichten-Glases erreicht. Eine verbesserte
Schallisolation besteht aufgrund der Kombination von Kuppel und Glasplatte.
Durchsturzsicher
Isolationswert bis zu
0.81 W/m2K
Verbesserte Schallreduktion
Hoher Wärmeschutz
Thermisch getrenntes
Rahmenprofil
Einfaches Montagesystem
- Zoom

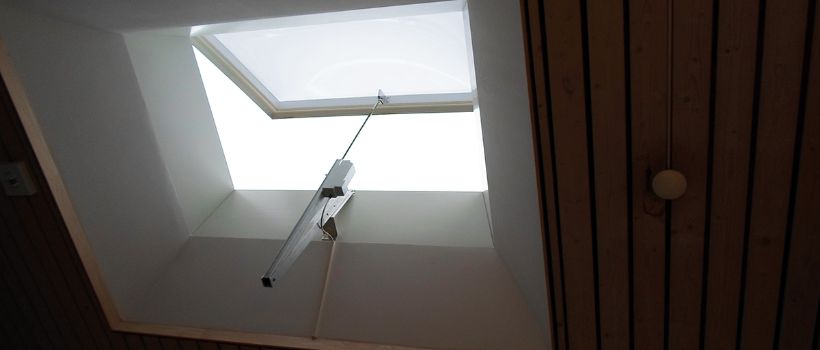

- Innenansicht einer Minienergie-Kuppel Typ S
- All Rights reserved by ISBA AG, Zwingen, Switzerland
- Energiesparen und Sicherheit.
Die mehrschalige „miniEnergie Kuppel Typ S“, aussen mit einer Acryloder
Polytec-Kuppel und innen mit einer ESG/VSG-Verglasung bietet viele
unübertreffbare Vorteile.
Die Kombination von einem ESG- und VSG-Glas gilt nach allgemein gültigen
Normen als durchsturzsicher! Einscheiben-Sicherheits-Glas (ESG) ist viel
schlag-, stoss- und hagelfester als normales Glas. Durch die „Vorspannung“
erhält das Glas bessere Bruchfestigkeit und hält höheren Anforderungen
und Belastungen stand. Verbund-Sicherheits-Glas (VSG) in Verbindung mit
einer hochreissfesten PVB-Folie ist splitter-frei und verhindert Verletzungen
durch herunterfallende Glassplitter.
Einen hohen Isolationswert und Wärmeschutz wird durch eine entsprechende
Glas-Spezifikation des Mehrschichten-Glases erreicht. Eine verbesserte
Schallisolation besteht aufgrund der Kombination von Kuppel und Glasplatte.
Durchsturzsicher
Isolationswert bis zu
0.81 W/m2K
Verbesserte Schallreduktion
Hoher Wärmeschutz
Thermisch getrenntes
Rahmenprofil
Einfaches Montagesystem
- Zoom
- Schnittansicht einer eingebauten miniEnergie-Kuppel Typ S
- All Rights reserved by ISBA AG, Zwingen, Switzerland

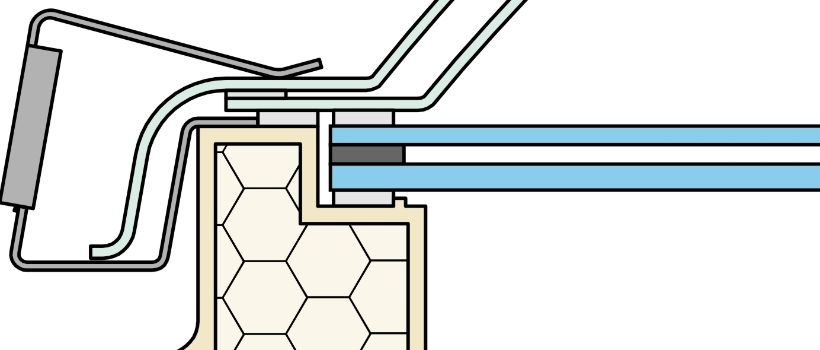

- Eingefärbte, technische Zeichnung, welche einen Schnitt durch die Zarge, den isolierten Lüfterrahmen und die Kuppel inkl. durchbruchsicherem Glas zeigt.
