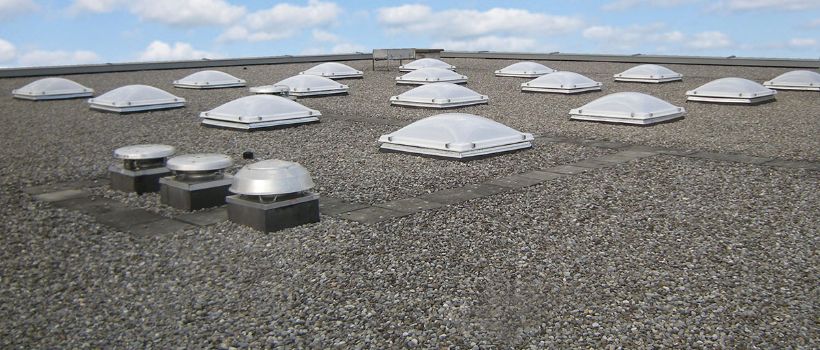

Rechteckige Lichtkuppeln auf Flachdach, opal
Zoom
Rechteckige Lichtkuppeln auf Flachdach, opal

Standard-Kuppeln

2-, 3-, 4-schalig

Lichtdurchflutete Räume

Hohe Schlagfestigkeit

Hoher Isolationswert

Schallreduzierend

Einfaches Montagesystem

Die Kuppeln für Standard-Anwendungen.

In der Standard-Ausführung sind ISBA-Kuppeln in 2, 3 oder 4 Schalen erhältlich. Die meisten Kuppeln werden in „Acrylglas“ hergestellt. Aus „Polytec“ erreichen sie eine maximale Schlagfestigkeit und mit der Ausrüstung „Heatstop“ reflektieren sie das Sonnenlicht und beeinflussen die Raumtemperatur wesentlich.

Ob rund, quadratisch oder rechteckig, die Herstellung erfolgt nach Kundenwunsch. Standardgrössen sind ab Lager lieferbar.

Die Standard-Kuppeln können mit diversen Bauelementen ergänzt werden: Eine Öffnungsvorrichtung zum Lüften, ein Gitter als Durchsturzsicherung oder ein Beschattungselement als Sonnenschutz.

Wir helfen gerne, die passende Lösung für jedes Gebäude zu finden.

Detailbeschreibung

Formen und Farben

Quadratisch, rechteckig, rund,
kuppel- oder pyramidenförmig

Opal oder transparent

Material

Acrylglas (Plexiglas®)
(Standard)

Polytec
Damit wird eine maximale Schlagfestigkeit bzw. Brandklasse erreicht.

Heatstop
Dank der UV-Reflektion kann mit der Option Heatstop das Aufheizen von Innenräumen um 50% vermindert und Energiekosten gesenkt werden.

Dämmung

Die einzelnen Schalen sind mit einer dauerelastischen, unverottbaren Polyethylen
Dichtung zu 2-, 3- oder 4-schaligen Lichtkuppeln zusammengeklebt, was eine gute Wärme- und Schalldämmung ergibt.

Montagesystem

Unser eigens entwickeltes Montagesystem mit Click-Bügel aus rostfreiem Stahl
benötigt keine Schrauben sondern wird zusammengepresst. Somit wird die Lichtkuppel schnell und einfach montiert und die nötige Dilatation ist gewährleistet.
Ein Risiko von Rissbildung bei der Verschraubung und das Eindringen von Wasser ist nur mit diesem Befestigungssystem ausgeschlossen.

Technische Daten

Typ KA22 KA33 KA44
Anzahl Wandungen 2 3 4
Aufbau der Lichtkuppel (aussen nach innen) opal/opal opal/opal/
transparent
opal/opal/transparent/
transp.
Wärmedurchgangskoeffizient (U-Wert) in W/m²K 2.45 1.65 1.43
Lichtdurchlässigkeit in % 77 68 62
Gesamtenergiedurchlassgrad (g-Wert) in % 61 55 51

Brandkennziffer: Acrylglas

4.3 4.3 4.3
Brandkennziffer: Polytec 5.2 5.2 5.2
Schalldämmwert in dB 24 28 30

Grössen

Standard-Grössen in cm (Alle Angaben in KL=Kuppellichtmass)

Quadratisch Rechteckig Rund
40 x 40 30 x 80 ø 40
50 x 50 30 x 130 ø 50
55 x 55 40 x 70 ø 60
60 x 60 40 x 140 ø 70
70 x 70 60 x 280 ø 80
80 x 80 70 x 100 ø 100
90 x 90 80 x 130 ø 130
100 x 100 80 x 180 ø 160
105 x 105 80 x 220 ø 180
120 x 120 80 x 230 ø 200
130 x 130 80 x 280 ø 250
140 x 140 100 x 130
150 x 150 100 x 160
160 x 160 100 x 200
180 x 180 100 x 220
200 x 200 100 x 230
250 x 250 100 x 250
  100 x 280
  130 x 160
  130 x 220
  130 x 250
  130 x 280
  160 x 220
  160 x 250
  160 x 280

Zu jeder Lichtkuppel ist ein Durchsturzgitter erhältlich.

Spezialformen gibt es auf Anfrage.

Bilder

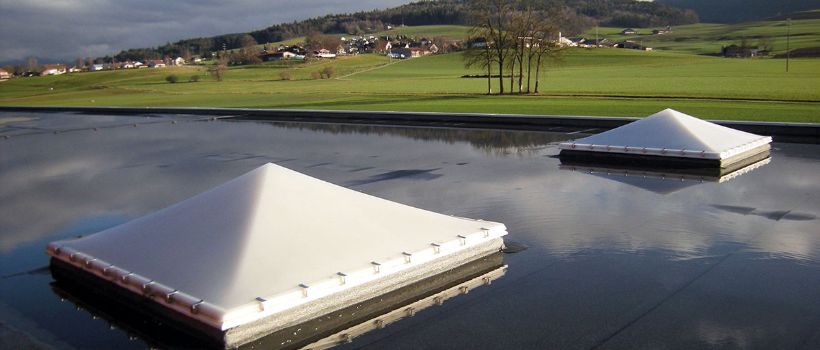

Pyramidenförmige Lichtkuppeln
Zoom
Pyramidenförmige Lichtkuppeln
Die Kuppeln für Standard-Anwendungen. In der Standard-Ausführung sind ISBA-Kuppeln in 2, 3 oder 4 Schalen erhältlich. Die meisten Kuppeln werden in „Acrylglas“ hergestellt. Aus „Polytec“ erreichen sie eine maximale Schlagfestigkeit und mit der Ausrüstung „Heatstop“ reflektieren sie das Sonnenlicht und beeinflussen die Raumtemperatur wesentlich.
Ob rund, quadratisch oder rechteckig, die Herstellung erfolgt nach Kundenwunsch.
Standardgrössen sind ab Lager lieferbar. Die Standard-Kuppeln können mit diversen Bauelementen ergänzt werden: Eine Öffnungsvorrichtung zum Lüften, ein Gitter als Durchsturzsicherung oder ein Beschattungselement als Sonnenschutz. Wir helfen gerne, die passende Lösung für jedes Gebäude zu finden.
Lichtdurchflutete Räume
Hohe Schlagfestigkeit
Hoher Isolationswert
Schallreduzierend
Einfaches Montagesystem

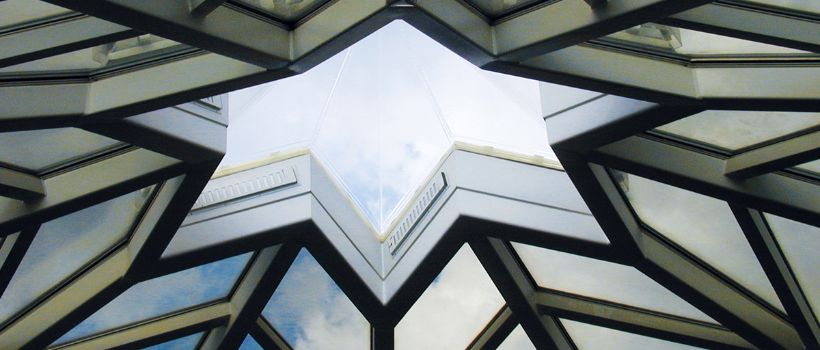

Sternförmige Kuppel
Zoom
Sternförmige Kuppel
Die Kuppeln für Standard-Anwendungen. In der Standard-Ausführung sind ISBA-Kuppeln in 2, 3 oder 4 Schalen erhältlich. Die meisten Kuppeln werden in „Acrylglas“ hergestellt. Aus „Polytec“ erreichen sie eine maximale Schlagfestigkeit und mit der Ausrüstung „Heatstop“ reflektieren sie das Sonnenlicht und beeinflussen die Raumtemperatur wesentlich.
Ob rund, quadratisch oder rechteckig, die Herstellung erfolgt nach Kundenwunsch.
Standardgrössen sind ab Lager lieferbar. Die Standard-Kuppeln können mit diversen Bauelementen ergänzt werden: Eine Öffnungsvorrichtung zum Lüften, ein Gitter als Durchsturzsicherung oder ein Beschattungselement als Sonnenschutz. Wir helfen gerne, die passende Lösung für jedes Gebäude zu finden.
Lichtdurchflutete Räume
Hohe Schlagfestigkeit
Hoher Isolationswert
Schallreduzierend
Einfaches Montagesystem

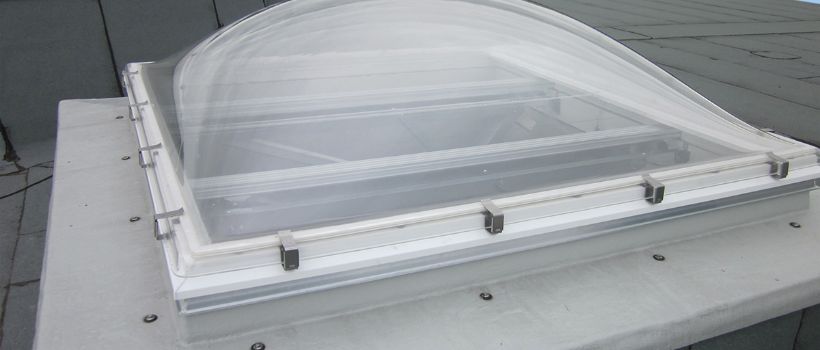

Transparente Lichtkuppel
Zoom
Transparente Lichtkuppel
Die Kuppeln für Standard-Anwendungen. In der Standard-Ausführung sind ISBA-Kuppeln in 2, 3 oder 4 Schalen erhältlich. Die meisten Kuppeln werden in „Acrylglas“ hergestellt. Aus „Polytec“ erreichen sie eine maximale Schlagfestigkeit und mit der Ausrüstung „Heatstop“ reflektieren sie das Sonnenlicht und beeinflussen die Raumtemperatur wesentlich.
Ob rund, quadratisch oder rechteckig, die Herstellung erfolgt nach Kundenwunsch.
Standardgrössen sind ab Lager lieferbar. Die Standard-Kuppeln können mit diversen Bauelementen ergänzt werden: Eine Öffnungsvorrichtung zum Lüften, ein Gitter als Durchsturzsicherung oder ein Beschattungselement als Sonnenschutz. Wir helfen gerne, die passende Lösung für jedes Gebäude zu finden.
Lichtdurchflutete Räume
Hohe Schlagfestigkeit
Hoher Isolationswert
Schallreduzierend
Einfaches Montagesystem

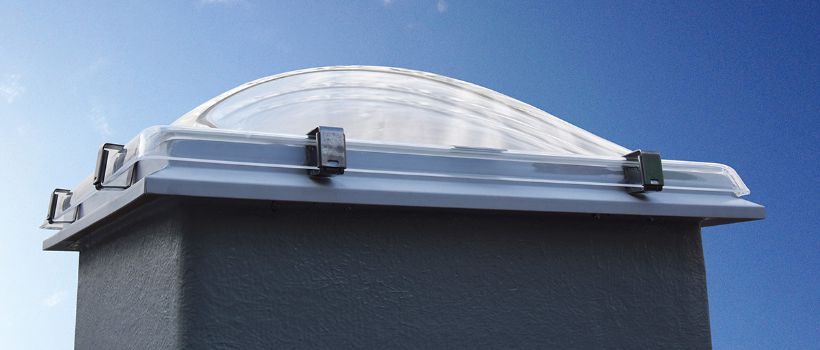

Lichtkuppel 3-schalig, transparent
Zoom
Lichtkuppel 3-schalig, transparent
Die Kuppeln für Standard-Anwendungen. In der Standard-Ausführung sind ISBA-Kuppeln in 2, 3 oder 4 Schalen erhältlich. Die meisten Kuppeln werden in „Acrylglas“ hergestellt. Aus „Polytec“ erreichen sie eine maximale Schlagfestigkeit und mit der Ausrüstung „Heatstop“ reflektieren sie das Sonnenlicht und beeinflussen die Raumtemperatur wesentlich.
Ob rund, quadratisch oder rechteckig, die Herstellung erfolgt nach Kundenwunsch.
Standardgrössen sind ab Lager lieferbar. Die Standard-Kuppeln können mit diversen Bauelementen ergänzt werden: Eine Öffnungsvorrichtung zum Lüften, ein Gitter als Durchsturzsicherung oder ein Beschattungselement als Sonnenschutz. Wir helfen gerne, die passende Lösung für jedes Gebäude zu finden.
Lichtdurchflutete Räume
Hohe Schlagfestigkeit
Hoher Isolationswert
Schallreduzierend
Einfaches Montagesystem

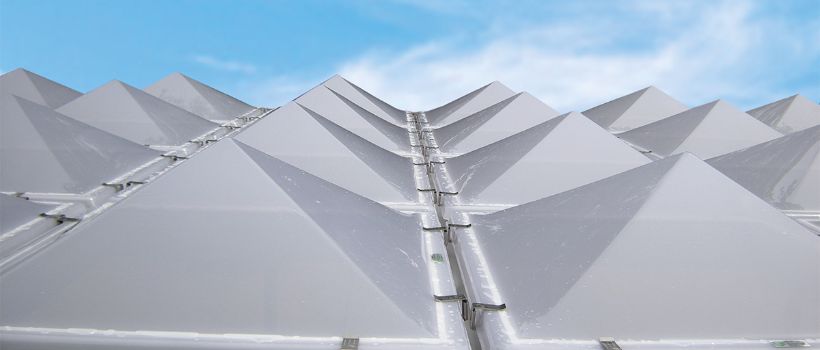

Dach mit pyramidenförmigen Lichtkuppeln
Zoom
Dach mit pyramidenförmigen Lichtkuppeln
Die Kuppeln für Standard-Anwendungen. In der Standard-Ausführung sind ISBA-Kuppeln in 2, 3 oder 4 Schalen erhältlich. Die meisten Kuppeln werden in „Acrylglas“ hergestellt. Aus „Polytec“ erreichen sie eine maximale Schlagfestigkeit und mit der Ausrüstung „Heatstop“ reflektieren sie das Sonnenlicht und beeinflussen die Raumtemperatur wesentlich.
Ob rund, quadratisch oder rechteckig, die Herstellung erfolgt nach Kundenwunsch.
Standardgrössen sind ab Lager lieferbar. Die Standard-Kuppeln können mit diversen Bauelementen ergänzt werden: Eine Öffnungsvorrichtung zum Lüften, ein Gitter als Durchsturzsicherung oder ein Beschattungselement als Sonnenschutz. Wir helfen gerne, die passende Lösung für jedes Gebäude zu finden.
Lichtdurchflutete Räume
Hohe Schlagfestigkeit
Hoher Isolationswert
Schallreduzierend
Einfaches Montagesystem

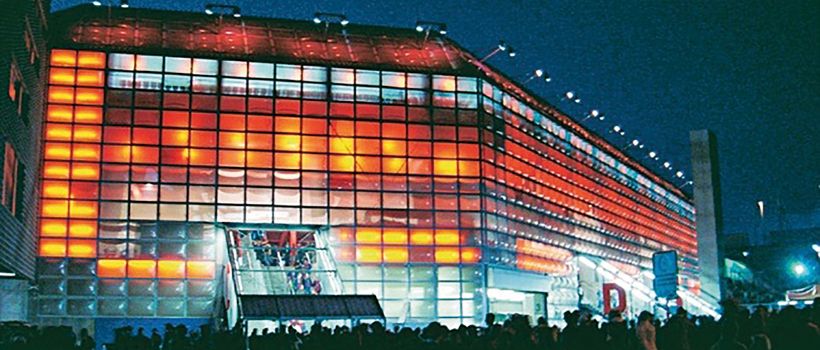

Beleuchtete Lichtkuppeln (St.Jakob Fussballstadion Basel)
Zoom
Beleuchtete Lichtkuppeln (St.Jakob Fussballstadion Basel)
Die Kuppeln für Standard-Anwendungen. In der Standard-Ausführung sind ISBA-Kuppeln in 2, 3 oder 4 Schalen erhältlich. Die meisten Kuppeln werden in „Acrylglas“ hergestellt. Aus „Polytec“ erreichen sie eine maximale Schlagfestigkeit und mit der Ausrüstung „Heatstop“ reflektieren sie das Sonnenlicht und beeinflussen die Raumtemperatur wesentlich.
Ob rund, quadratisch oder rechteckig, die Herstellung erfolgt nach Kundenwunsch.
Standardgrössen sind ab Lager lieferbar. Die Standard-Kuppeln können mit diversen Bauelementen ergänzt werden: Eine Öffnungsvorrichtung zum Lüften, ein Gitter als Durchsturzsicherung oder ein Beschattungselement als Sonnenschutz. Wir helfen gerne, die passende Lösung für jedes Gebäude zu finden.
Lichtdurchflutete Räume
Hohe Schlagfestigkeit
Hoher Isolationswert
Schallreduzierend
Einfaches Montagesystem

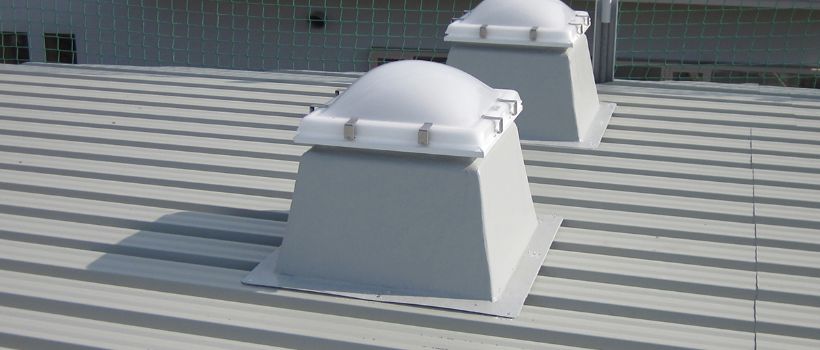

Lichtkuppeln klein, quadratisch mit hohen Zargen
Zoom
Lichtkuppeln klein, quadratisch mit hohen Zargen
Die Kuppeln für Standard-Anwendungen. In der Standard-Ausführung sind ISBA-Kuppeln in 2, 3 oder 4 Schalen erhältlich. Die meisten Kuppeln werden in „Acrylglas“ hergestellt. Aus „Polytec“ erreichen sie eine maximale Schlagfestigkeit und mit der Ausrüstung „Heatstop“ reflektieren sie das Sonnenlicht und beeinflussen die Raumtemperatur wesentlich.
Ob rund, quadratisch oder rechteckig, die Herstellung erfolgt nach Kundenwunsch.
Standardgrössen sind ab Lager lieferbar. Die Standard-Kuppeln können mit diversen Bauelementen ergänzt werden: Eine Öffnungsvorrichtung zum Lüften, ein Gitter als Durchsturzsicherung oder ein Beschattungselement als Sonnenschutz. Wir helfen gerne, die passende Lösung für jedes Gebäude zu finden.
Lichtdurchflutete Räume
Hohe Schlagfestigkeit
Hoher Isolationswert
Schallreduzierend
Einfaches Montagesystem
Runde Lichtkuppeln in einem Innenhof
Zoom
Runde Lichtkuppeln in einem Innenhof
Die Kuppeln für Standard-Anwendungen. In der Standard-Ausführung sind ISBA-Kuppeln in 2, 3 oder 4 Schalen erhältlich. Die meisten Kuppeln werden in „Acrylglas“ hergestellt. Aus „Polytec“ erreichen sie eine maximale Schlagfestigkeit und mit der Ausrüstung „Heatstop“ reflektieren sie das Sonnenlicht und beeinflussen die Raumtemperatur wesentlich.
Ob rund, quadratisch oder rechteckig, die Herstellung erfolgt nach Kundenwunsch.
Standardgrössen sind ab Lager lieferbar. Die Standard-Kuppeln können mit diversen Bauelementen ergänzt werden: Eine Öffnungsvorrichtung zum Lüften, ein Gitter als Durchsturzsicherung oder ein Beschattungselement als Sonnenschutz. Wir helfen gerne, die passende Lösung für jedes Gebäude zu finden.
Lichtdurchflutete Räume
Hohe Schlagfestigkeit
Hoher Isolationswert
Schallreduzierend
Einfaches Montagesystem

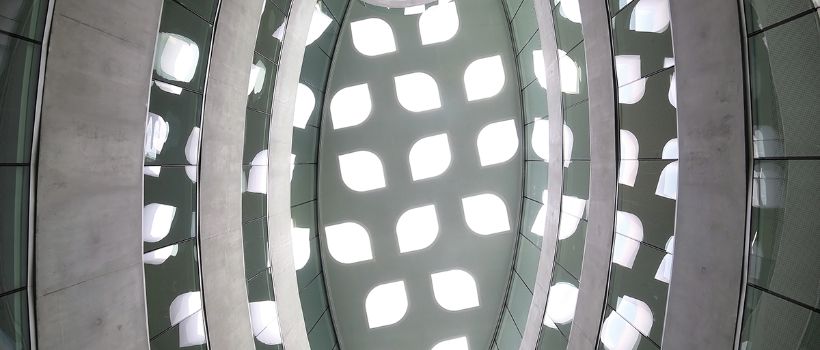

Innenansicht eines Lichtkuppeldaches mit moderner Architektur
Zoom
Innenansicht eines Lichtkuppeldaches mit moderner Architektur
Die Kuppeln für Standard-Anwendungen. In der Standard-Ausführung sind ISBA-Kuppeln in 2, 3 oder 4 Schalen erhältlich. Die meisten Kuppeln werden in „Acrylglas“ hergestellt. Aus „Polytec“ erreichen sie eine maximale Schlagfestigkeit und mit der Ausrüstung „Heatstop“ reflektieren sie das Sonnenlicht und beeinflussen die Raumtemperatur wesentlich.
Ob rund, quadratisch oder rechteckig, die Herstellung erfolgt nach Kundenwunsch.
Standardgrössen sind ab Lager lieferbar. Die Standard-Kuppeln können mit diversen Bauelementen ergänzt werden: Eine Öffnungsvorrichtung zum Lüften, ein Gitter als Durchsturzsicherung oder ein Beschattungselement als Sonnenschutz. Wir helfen gerne, die passende Lösung für jedes Gebäude zu finden.

Dämmung
Die einzelnen Schalen sind mit einer
dauerelastischen, unverottbaren Polyethylen
Dichtung zu 2-, 3- oder 4-schaligen
Lichtkuppeln zusammengeklebt, was eine
gute Wärme- und Schalldämmung ergibt.

Lichtdurchflutete Räume
Hohe Schlagfestigkeit
Hoher Isolationswert
Schallreduzierend
Einfaches Montagesystem

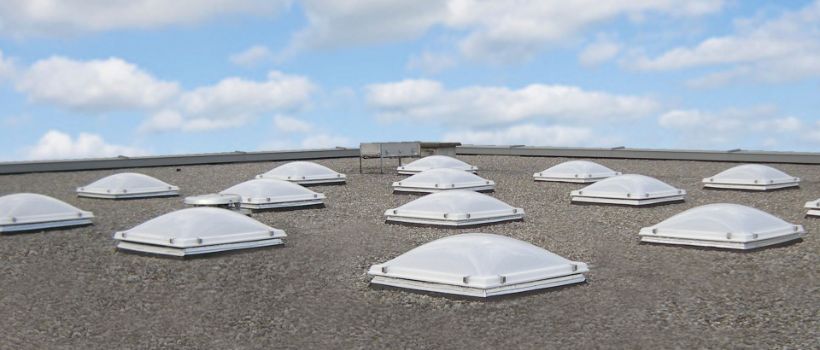

Quadratische Standard Lichtkuppeln in opaler Farbe
