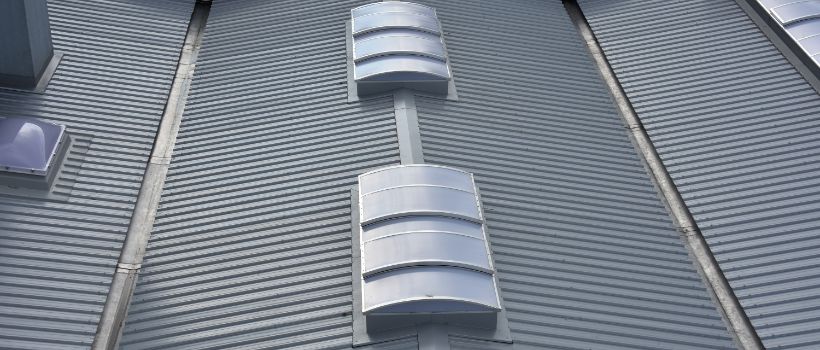

Lichtband Typ II, ASM Aerosol-Service AG
Zoom
Lichtband Typ II, ASM Aerosol-Service AG
ISBA Lichtbänder aus Polycarbonat Typ 2.
Isolierverglasung kreisförmig mit gebogener Stegsechsfachplatten, opal, 36 mm stark, U-Wert 1.05 W/m2 K, Lichtdurchlässigkeit 52%, gE-Wert ca. 42%. Brandkennziffer B-s1, d0 gemäss DIN EN 13823, Klassifizierung EN 13501-1.
Schlagfest, witterungsbeständig, mit UV-Schutzfilter, gemäss beiliegendem Prospekt.
Die Platten-Elemente von 1.05 m werden mit Alu-Profilen verbunden und mit Rinnenprofil aus Aluminium auf die Zarge montiert.
Alle Alu-Profile sind in pressblanker Ausführung. Stirnseiten mit stegplatten geschlossen, inkl. Dichtungs- und Befestigungsmaterial.
Deckenlichtmass: 2.00 x 45.00 meter.

ISBA-Stahlzarge H52.5 S/8v zu Oberlicht, senkrechte ausführung, in sendzimiverzinktem STahlblech. max. Zargenhöhe 525 mm für bauseitigen äusseren Einbau einer 80 mm starken umlaufenden seitlichen Isolation. Zarge inkl. Zug- und Druckstreben, sowie Befestigungsmaterial in rostfreier Ausführung.

Elektro-Öffnungsvorrichtuungen
zu Element von 1.00 meter. einseitig abhebbar, bestehend aus verstärkungsrahmen mit Dichtungen und sCharnieren. 1 Motor 230 Volt mit Tandemspindel verbunden mit Kardanwelle. Hubhöhe 35 cm. mit automatischer Endabstellung ohne Schalter und ohne elektrischen anschluss.

Absturzgitter für Lichtband
Metallgitter verzinkt Maschenweite 10 x 10 cm für Einbau auf Decke zu Lichtmass.
Geometrischer Rauchabzugsquerschnitt


Brandschutzrichtlinien für RWA-Anlagen
Elektro-Installationsnormen NIN 2010
EN12101-2
EN12101-9
EN12101-10
RWA-Anlagen müssen von einem im Brandfall sicheren Standort aus von Hand in Betrieb gesetzt werden können. An den Bedienungsstellen muss erkennbar sein, ob die RWA-Anlagen in Betrieb sind.

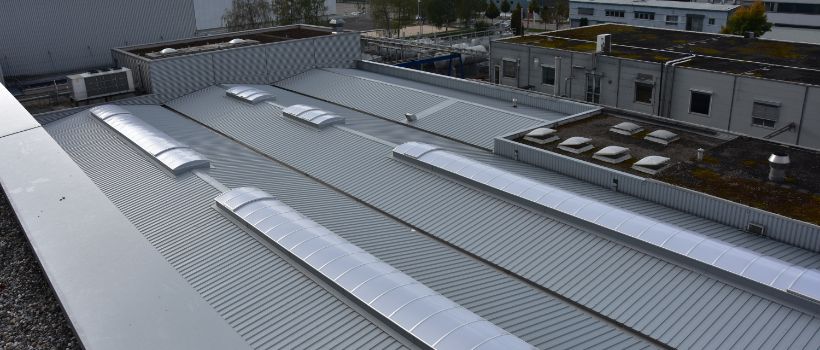

Lichtband Typ II, ASM Möhlin

Zoom
ISBA Lichtbänder aus Polycarbonat Typ 2.
Isolierverglasung kreisförmig mit gebogener Stegsechsfachplatten, opal, 36 mm stark, U-Wert 1.05 W/m2 K, Lichtdurchlässigkeit 52%, gE-Wert ca. 42%. Brandkennziffer B-s1, d0 gemäss DIN EN 13823, Klassifizierung EN 13501-1.
Schlagfest, witterungsbeständig, mit UV-Schutzfilter, gemäss beiliegendem Prospekt.
Die Platten-Elemente von 1.05 m werden mit Alu-Profilen verbunden und mit Rinnenprofil aus Aluminium auf die Zarge montiert.
Alle Alu-Profile sind in pressblanker Ausführung. Stirnseiten mit stegplatten geschlossen, inkl. Dichtungs- und Befestigungsmaterial.
Deckenlichtmass: 2.00 x 45.00 meter.

ISBA-Stahlzarge H52.5 S/8v zu Oberlicht, senkrechte ausführung, in sendzimiverzinktem STahlblech. max. Zargenhöhe 525 mm für bauseitigen äusseren Einbau einer 80 mm starken umlaufenden seitlichen Isolation. Zarge inkl. Zug- und Druckstreben, sowie Befestigungsmaterial in rostfreier Ausführung.

Elektro-Öffnungsvorrichtuungen
zu Element von 1.00 meter. einseitig abhebbar, bestehend aus verstärkungsrahmen mit Dichtungen und sCharnieren. 1 Motor 230 Volt mit Tandemspindel verbunden mit Kardanwelle. Hubhöhe 35 cm. mit automatischer Endabstellung ohne Schalter und ohne elektrischen anschluss.

Absturzgitter für Lichtband
Metallgitter verzinkt Maschenweite 10 x 10 cm für Einbau auf Decke zu Lichtmass.
Geometrischer Rauchabzugsquerschnitt


Brandschutzrichtlinien für RWA-Anlagen
Elektro-Installationsnormen NIN 2010
EN12101-2
EN12101-9
EN12101-10
RWA-Anlagen müssen von einem im Brandfall sicheren Standort aus von Hand in Betrieb gesetzt werden können. An den Bedienungsstellen muss erkennbar sein, ob die RWA-Anlagen in Betrieb sind.

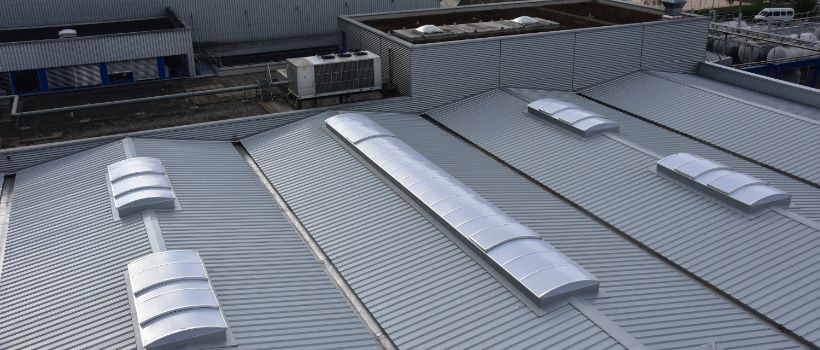

ISBA Lichtband mit Lüftungsflügel/Lüftungsfunktion

Zoom
ISBA Lichtbänder aus Polycarbonat Typ 2.
Isolierverglasung kreisförmig mit gebogener Stegsechsfachplatten, opal, 36 mm stark, U-Wert 1.05 W/m2 K, Lichtdurchlässigkeit 52%, gE-Wert ca. 42%. Brandkennziffer B-s1, d0 gemäss DIN EN 13823, Klassifizierung EN 13501-1.
Schlagfest, witterungsbeständig, mit UV-Schutzfilter, gemäss beiliegendem Prospekt.
Die Platten-Elemente von 1.05 m werden mit Alu-Profilen verbunden und mit Rinnenprofil aus Aluminium auf die Zarge montiert.
Alle Alu-Profile sind in pressblanker Ausführung. Stirnseiten mit stegplatten geschlossen, inkl. Dichtungs- und Befestigungsmaterial.
Deckenlichtmass: 2.00 x 45.00 meter.

ISBA-Stahlzarge H52.5 S/8v zu Oberlicht, senkrechte ausführung, in sendzimiverzinktem STahlblech. max. Zargenhöhe 525 mm für bauseitigen äusseren Einbau einer 80 mm starken umlaufenden seitlichen Isolation. Zarge inkl. Zug- und Druckstreben, sowie Befestigungsmaterial in rostfreier Ausführung.

Elektro-Öffnungsvorrichtuungen
zu Element von 1.00 meter. einseitig abhebbar, bestehend aus verstärkungsrahmen mit Dichtungen und sCharnieren. 1 Motor 230 Volt mit Tandemspindel verbunden mit Kardanwelle. Hubhöhe 35 cm. mit automatischer Endabstellung ohne Schalter und ohne elektrischen anschluss.

Absturzgitter für Lichtband
Metallgitter verzinkt Maschenweite 10 x 10 cm für Einbau auf Decke zu Lichtmass.
Geometrischer Rauchabzugsquerschnitt


Brandschutzrichtlinien für RWA-Anlagen
Elektro-Installationsnormen NIN 2010
EN12101-2
EN12101-9
EN12101-10
RWA-Anlagen müssen von einem im Brandfall sicheren Standort aus von Hand in Betrieb gesetzt werden können. An den Bedienungsstellen muss erkennbar sein, ob die RWA-Anlagen in Betrieb sind.

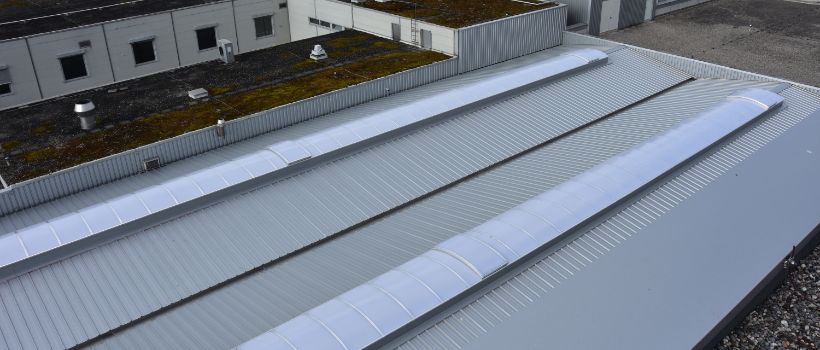

Lichtbänder können in der Länge unendlich verlängert werden

Zoom
ISBA Lichtbänder aus Polycarbonat Typ 2.
Isolierverglasung kreisförmig mit gebogener Stegsechsfachplatten, opal, 36 mm stark, U-Wert 1.05 W/m2 K, Lichtdurchlässigkeit 52%, gE-Wert ca. 42%. Brandkennziffer B-s1, d0 gemäss DIN EN 13823, Klassifizierung EN 13501-1.
Schlagfest, witterungsbeständig, mit UV-Schutzfilter, gemäss beiliegendem Prospekt.
Die Platten-Elemente von 1.05 m werden mit Alu-Profilen verbunden und mit Rinnenprofil aus Aluminium auf die Zarge montiert.
Alle Alu-Profile sind in pressblanker Ausführung. Stirnseiten mit stegplatten geschlossen, inkl. Dichtungs- und Befestigungsmaterial.
Deckenlichtmass: 2.00 x 45.00 meter.

ISBA-Stahlzarge H52.5 S/8v zu Oberlicht, senkrechte ausführung, in sendzimiverzinktem STahlblech. max. Zargenhöhe 525 mm für bauseitigen äusseren Einbau einer 80 mm starken umlaufenden seitlichen Isolation. Zarge inkl. Zug- und Druckstreben, sowie Befestigungsmaterial in rostfreier Ausführung.

Elektro-Öffnungsvorrichtuungen
zu Element von 1.00 meter. einseitig abhebbar, bestehend aus verstärkungsrahmen mit Dichtungen und sCharnieren. 1 Motor 230 Volt mit Tandemspindel verbunden mit Kardanwelle. Hubhöhe 35 cm. mit automatischer Endabstellung ohne Schalter und ohne elektrischen anschluss.

Absturzgitter für Lichtband
Metallgitter verzinkt Maschenweite 10 x 10 cm für Einbau auf Decke zu Lichtmass.
Geometrischer Rauchabzugsquerschnitt


Brandschutzrichtlinien für RWA-Anlagen
Elektro-Installationsnormen NIN 2010
EN12101-2
EN12101-9
EN12101-10
RWA-Anlagen müssen von einem im Brandfall sicheren Standort aus von Hand in Betrieb gesetzt werden können. An den Bedienungsstellen muss erkennbar sein, ob die RWA-Anlagen in Betrieb sind.

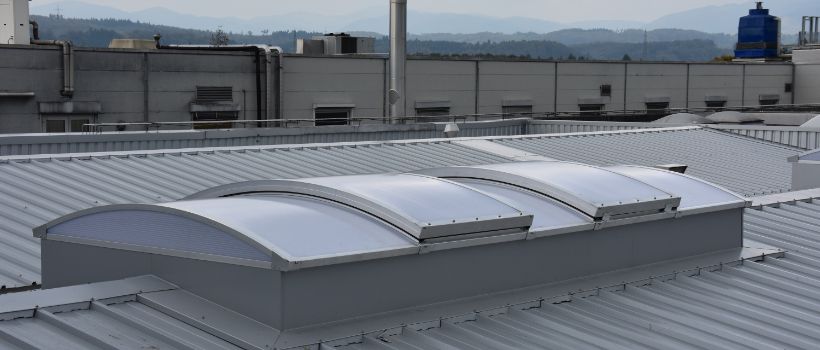

Lichtband Ty II mit Lüftungsfunktion
Zoom
Lichtband Ty II mit Lüftungsfunktion
ISBA Lichtbänder aus Polycarbonat Typ 2.
Isolierverglasung kreisförmig mit gebogener Stegsechsfachplatten, opal, 36 mm stark, U-Wert 1.05 W/m2 K, Lichtdurchlässigkeit 52%, gE-Wert ca. 42%. Brandkennziffer B-s1, d0 gemäss DIN EN 13823, Klassifizierung EN 13501-1.
Schlagfest, witterungsbeständig, mit UV-Schutzfilter, gemäss beiliegendem Prospekt.
Die Platten-Elemente von 1.05 m werden mit Alu-Profilen verbunden und mit Rinnenprofil aus Aluminium auf die Zarge montiert.
Alle Alu-Profile sind in pressblanker Ausführung. Stirnseiten mit stegplatten geschlossen, inkl. Dichtungs- und Befestigungsmaterial.
Deckenlichtmass: 2.00 x 45.00 meter.

ISBA-Stahlzarge H52.5 S/8v zu Oberlicht, senkrechte ausführung, in sendzimiverzinktem STahlblech. max. Zargenhöhe 525 mm für bauseitigen äusseren Einbau einer 80 mm starken umlaufenden seitlichen Isolation. Zarge inkl. Zug- und Druckstreben, sowie Befestigungsmaterial in rostfreier Ausführung.

Elektro-Öffnungsvorrichtuungen
zu Element von 1.00 meter. einseitig abhebbar, bestehend aus verstärkungsrahmen mit Dichtungen und sCharnieren. 1 Motor 230 Volt mit Tandemspindel verbunden mit Kardanwelle. Hubhöhe 35 cm. mit automatischer Endabstellung ohne Schalter und ohne elektrischen anschluss.

Absturzgitter für Lichtband
Metallgitter verzinkt Maschenweite 10 x 10 cm für Einbau auf Decke zu Lichtmass.
Geometrischer Rauchabzugsquerschnitt


Brandschutzrichtlinien für RWA-Anlagen
Elektro-Installationsnormen NIN 2010
EN12101-2
EN12101-9
EN12101-10
RWA-Anlagen müssen von einem im Brandfall sicheren Standort aus von Hand in Betrieb gesetzt werden können. An den Bedienungsstellen muss erkennbar sein, ob die RWA-Anlagen in Betrieb sind.
