Lichtband Typ III (Nordlicht)
Agrandir
Lichtband Typ III (Nordlicht)
Neigung Verglasungsseite 60°, Rückseite 30°,

Lichtband Typ 3 (III)
Lüftungsflügel
Zur Mintage auf der Verglasungsseite im Rastermass des Oberlichtes. Bestehend aus Aluminium Verstärkungsrahmen mit Isolatoren und Dichtungen sowie Scharnieren.Antrieb mittels Elektro-Spindelhubmotor, Ausführung 24V. Hub 80 cm mit automatischer Lastabschaltung, Elektro-Anschluss bauseits. Geometrischer Rauchabzugsquerschnitt 1.98 m2

Absturzsicherungen gemäss Anforderungen der SUVA, GErüste



Rastermasss der Konstruktion 1.21m. die statische Dimensionierung erfolgt gemäss NOrm SIA 160 und SIA 331. Dreieckkonstruktion. Der First besteht aus einem Aluminium Unterprofil sowie Isoalation und einem Firstdeckprofil. Die Verglasung und die Rückseiteneindeckung wird mitttels Aluminiumdeckprofilen und TPE-Lippendichtungen gehalten. Alle Teile werden mittels sichtbaren, rostfreien Befestigungselementen montiert.

Shed-Rückseiteneindeckung. Mittels verzinkter Stahlblechverbundplatten mit Mineralwolldämmkern, 40mm stark, Paneele Innenseite gelocht und in RAL 9006 beschichtet.Aussenseite RAL 9006 beschichtet Wörmedurchgangskoeffizient U-Wert 0.90 W/m2K.
Bewertetes Schalldämmmass 30dB.

Shed Giebel senkrecht (Stirnseite)
Mittels verzinktem Stahlblechverbundplatten mit Mineralwolldämmkern.

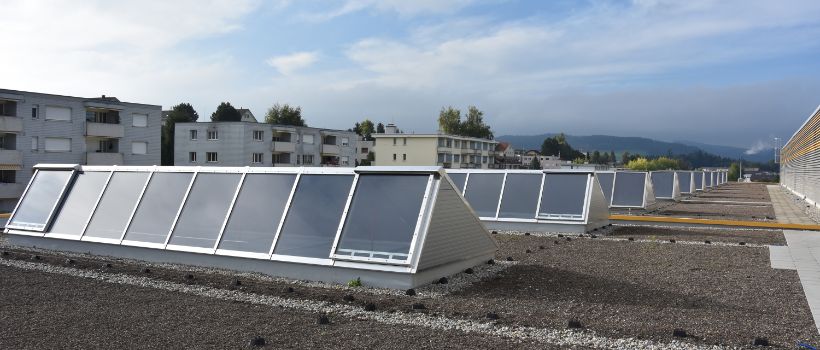

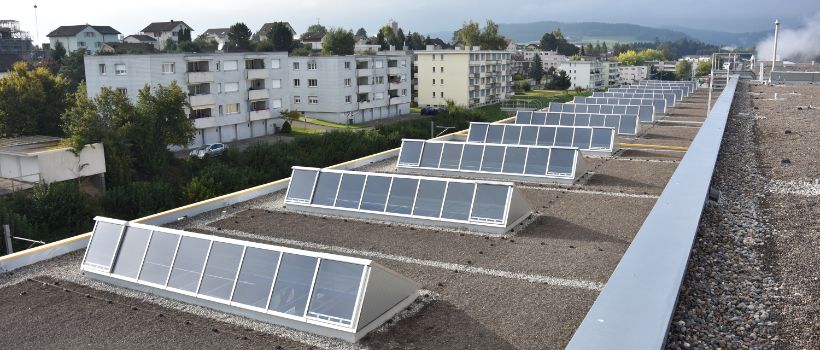

Vitrage Shed, Bronschhofen

Neigungswinkel 60° (Rückseite 30°)
Agrandir
Neigungswinkel 60° (Rückseite 30°)
Neigung Verglasungsseite 60°, Rückseite 30°,

Lichtband Typ 3 (III)
Lüftungsflügel
Zur Mintage auf der Verglasungsseite im Rastermass des Oberlichtes. Bestehend aus Aluminium Verstärkungsrahmen mit Isolatoren und Dichtungen sowie Scharnieren.Antrieb mittels Elektro-Spindelhubmotor, Ausführung 24V. Hub 80 cm mit automatischer Lastabschaltung, Elektro-Anschluss bauseits. Geometrischer Rauchabzugsquerschnitt 1.98 m2

Absturzsicherungen gemäss Anforderungen der SUVA, GErüste



Rastermasss der Konstruktion 1.21m. die statische Dimensionierung erfolgt gemäss NOrm SIA 160 und SIA 331. Dreieckkonstruktion. Der First besteht aus einem Aluminium Unterprofil sowie Isoalation und einem Firstdeckprofil. Die Verglasung und die Rückseiteneindeckung wird mitttels Aluminiumdeckprofilen und TPE-Lippendichtungen gehalten. Alle Teile werden mittels sichtbaren, rostfreien Befestigungselementen montiert.

Shed-Rückseiteneindeckung. Mittels verzinkter Stahlblechverbundplatten mit Mineralwolldämmkern, 40mm stark, Paneele Innenseite gelocht und in RAL 9006 beschichtet.Aussenseite RAL 9006 beschichtet Wörmedurchgangskoeffizient U-Wert 0.90 W/m2K.
Bewertetes Schalldämmmass 30dB.

Shed Giebel senkrecht (Stirnseite)
Mittels verzinktem Stahlblechverbundplatten mit Mineralwolldämmkern.

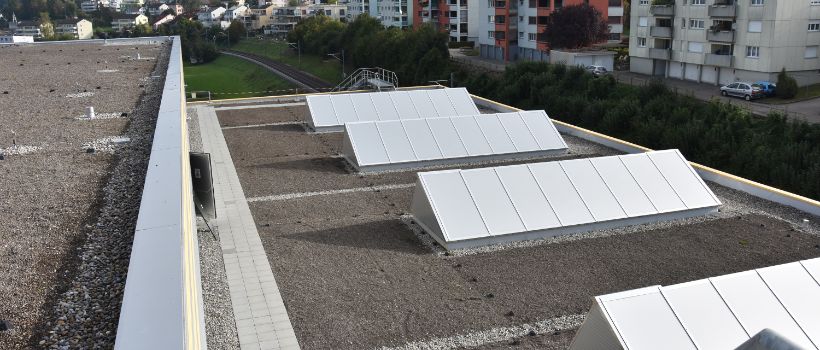

Lichtband Typ III - Rückseite 30° Neigung aus Paneelen
Agrandir
Lichtband Typ III - Rückseite 30° Neigung aus Paneelen
Neigung Verglasungsseite 60°, Rückseite 30°,
Rastermasss der Konstruktion 1.21m. die statische Dimensionierung erfolgt gemäss NOrm SIA 160 und SIA 331. Dreieckkonstruktion. Der First besteht aus einem Aluminium Unterprofil sowie Isoalation und einem Firstdeckprofil. Die Verglasung und die Rückseiteneindeckung wird mitttels Aluminiumdeckprofilen und TPE-Lippendichtungen gehalten. Alle Teile werden mittels sichtbaren, rostfreien Befestigungselementen montiert.

Shed-Rückseiteneindeckung. Mittels verzinkter Stahlblechverbundplatten mit Mineralwolldämmkern, 40mm stark, Paneele Innenseite gelocht und in RAL 9006 beschichtet.Aussenseite RAL 9006 beschichtet Wörmedurchgangskoeffizient U-Wert 0.90 W/m2K.
Bewertetes Schalldämmmass 30dB.

Shed Giebel senkrecht (Stirnseite)
Mittels verzinktem Stahlblechverbundplatten mit Mineralwolldämmkern.
