Mini-costières

Type Z1

Fabriqué en suisse depuis plus de 50 ans

Isolation thermique/phonique

Fixation étanche

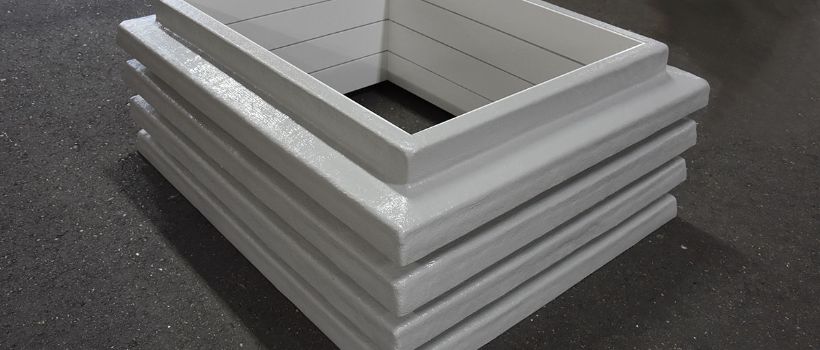

Mini-costière.

Les costières ISBA à double paroi en éco-polyester blanc renforcé de fibres de verre sont fabriquées en système sandwich et sont isolées thermiquement avec de la mousse de polyuréthane (sans CFC). La collerette de montage, largeur 15 cm - en option isolée thermiquement  - convient à tous les systèmes de toits plats, y compris les l’Eternit ondulé et la tôle profilée. Un bord supérieur de 6 cm de largeur sert d'appui à la coupole translucide.



Description

Formes



  • Carré
  • Rectangulaire
  • Rond

Caractéristiques techniques

Type Z3 Z4 Z5
Hauteur de costière en cm 30 40 50
Epaisseur standard en mm 20 30 30
Execution conique et verticale oui oui oui
Classification incendie 5.3 5.3 5.3
Isolation phonique en Db (valeur-U, W/m²×K) 24 28 30
Formes
carrée oui oui oui
rectangulaire oui oui oui
ronde oui non oui
Coefficient de passage calorifique + selon épaisseur
Epaisseur de la couche d' isolation en mm 20 30 40 60 100
Isolation phonique en Db (valeur-U, W/m²×K) 0.99 0.78 0.59 0.39 0.20

Dimensions

Rectangulaire

Carrée

Ronde
50 x 100 60 x 60 ø 60
50 x 150 70 x 70 ø 70
60 x 90 75 x 75 ø 80
80 x 300 80 x 80 ø 90
90 x 120 90 x 90 ø 100
100 x 150 100 x 100 ø 120
100 x 200 120 x 120 ø 150
100 x 250 125 x 125 ø 180
100 x 300 140 x 140

ø 200

120 x  150 150 x 150 ø 220
120 x 180 160 x 160 ø 270
120 x 220 170 x 170
120 x 240 180 x 180
120 x 250 200 x 200
120 x 270 220 x 220
120 x 300 270 x 270
150 x 180
150 x 210
150 x 240
150 x 250
150 x 270
150 x 300
180 x 240
180 x 270
180 x 300
